思维导图

思维导图这玩意，我就基本没有画过，因为我知道，画了最后也只能入库吃灰，对我而言，抄抄想想就足够了。一切要求都来自外部，现实的事情是无法摆脱的，如果不是老师强迫我们画思维导图，我都不知道低质的软件还真是多啊。付费的软件真的好吗？付费存在两种机制，买断和内购，前者流行于国外，后者广泛存于国内。白嫖本身不利于软件本身的发展，会严重将软件引入歧途，内购机制什么时候进入国内的，我不太清楚，但我只记得以前并非如此，但盗版真的太难避免了，这是国内的大环境，是没有办法的。有钱人的世界，不在我们考虑定位范畴，世界上乐于分享的人还是有许多的，开源社区绝对是一个好的选择，当然前提是你愿意去折腾。要么付钱，要么付时间，没有付出就被想奢求回报。

百度脑图

百度脑图，全称kityminder-editor，是一个十分远古的Web项目，不过还跑在百度的服务器上，地址

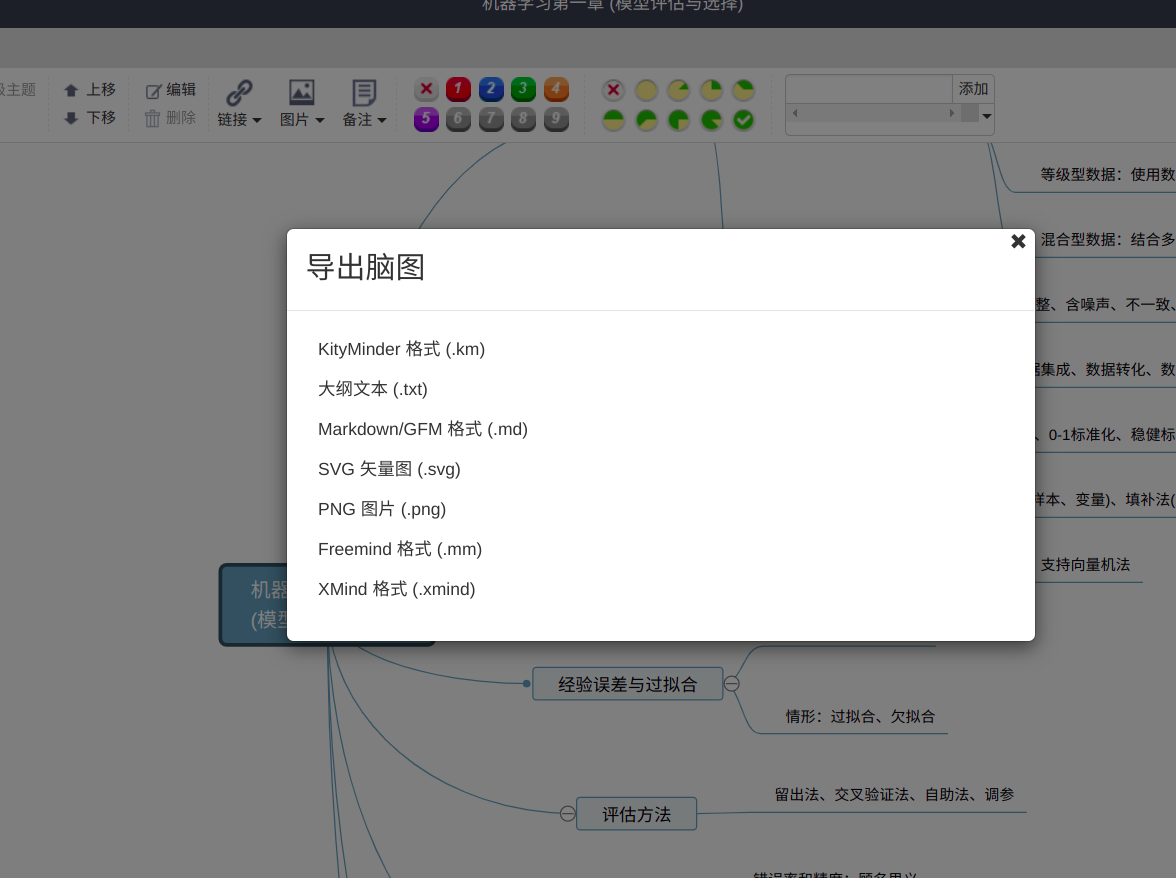

其功能比较简陋，操作也不算复杂，拿来应付作业还是足够的。我们看一下可用的导出格式

思维导图在程序界并非什么重要的东西，没有统一的格式编码标准，但又存在一定市场，所以导致了各种不同的思维导图格式。txt和md是常见的文本格式，svg是矢量图，不会失真，png是压缩位图，有透明通道。km是此编辑器脑图引擎的解析格式，即文件格式解析的核心kityminder，加上editor即UI等部分，组成了百度脑图这个Web程序，kityminder基于百度开发的矢量图形库kity集成数据可视化部分而成的引擎。实际上，kityminder的主要功能是将数据之间的图形结构展示出来的，而思维导图这名词说到底还是起源于学校，数据关系可视化可能是更加现代的称呼，大多商业级别的软件也基本不会以思维导图自称。实际上，矢量绘图软件也可以做思维导图，关键在于你认为什么是思维导图，方不反遍的问题了，如何摆脱传统观念的束缚是关键。Freemind是个远古级别的java程序，界面有些丑陋，我不是很喜欢，但是它以开源的姿态出现，给许多后继者提供了文件编码方案，比如mindmaster的emmx和mm都是压缩包里集成了一系列用于描述属性xml文件。XMind原先是开源软件，但由于“开源困境”，已经朝商业软件发展，这是我又不得不提一个软件Typora，是我以前很喜欢的文本编辑器，以前也是免费软件，现在也变成了付费商业软件。在开源社区里，寻找一番后，百度脑图还是最合我心意，所以我选择了它。

nodejs简介

上面说这么多其实都不是我主要的目的，我们的目的是基于这个开源项目，构建我们自己的思维导图工具，同时进行一定程度的扩展，此项目的源地址在这里，它是一个nodejs项目，所以有必要稍微介绍一下nodejs。
我们连入互联网的方式有两种，一种是客户端，另一种是浏览器。客户端的通信通常基于TCP和UDP协议，它们属于应用层可以操作定位最基层了，再底层的IP协议属于操作系统的管理范畴，如果有root权限(非linux不存在控制关系)，想改改也是没问题的。TCP与UDP的差别是一个是我们互相发消息，另一个是单方面发消息，在这一层上，通信数据可以使用任意的文件流，所以开发者可以制作各种属于自己的通行协议，或者数据编码方式，又或者加密方式，其本质都是将数据进行转化。所以在这一层上通信，安全性有保障，所以大部分开发商，比起网站建设，更乐意开发客户端，而且网页在屏幕不大的手机上，进行适配也挺麻烦的。浏览器，则是在TCP协议之上，我们在地址框输入网址意味着什么呢？http(s)俗称超文本传输协议，顾名思义，我们本质上是在向某个服务器请求超文本数据，也就是我们的网页。从TCP简单理解的话就是，我们向服务器发送信息说“我要这个地址的东西”，然后服务器再向我们说出“整个页面的内容”，当然其中有用于保证安全“握手”过程，但我们看个整体就够了，而服务器返回的是网页文件html，也就是说网站页面的渲染实际是在本地进行的，网站基础布局使用html，样式调整使用css，脚本执行使用javascrpt(js)，后两个存在于html文件的link标签中，当然这其中的文件请求过程，浏览器全部会帮我们完成。
html，css和js是Web交流的核心，即网站开发的重要部分，但是现代开发却基本都不使用了，而使用更高一层的东西，如less替代css，ts(typescript)替代js。html，css和js在Web界已经像是原生开发里汇编差不多的地位，只是地位，因为从代码可读性来看，它们和高级语言是差不多的，只是它们在很多的实战中，存在与汇编一样的开发低效性，我们不仅有不同的浏览器要适配，还要适配各种屏幕。我们一样可以给Web一个跨平台的概念，以屏幕作为不同的平台，以浏览器作为不同的平台。
重复性的工作应当交给有一定逻辑处理能力的代码，在三套件中，只有js具有动态处理能力，它属于程序设计语言的一种，即有自己的内存，只不过是依赖本地的浏览器进行分配的罢了，其实浏览器就相当于js脚本的运行环境。一种使用js的方式就是，在布局文件html中引入已经集成部分功能的js，这种方式简便快捷，但是文件的分离性不高，耦合性太强，所以就引入我们的主题了——nodejs。
nodejs是一个基于ChromeV8引擎的js运行环境。ChromeV8是谷歌的开源浏览器内核，我们知道浏览器有一项重要的功能就是，解析获取的html，css和js文件，并将结果渲染到屏幕上，内核是存在js的解释器的，它可以执行js代码，同时还有与原生环境的交流，当然考虑安全问题，交流是有限的。nodejs则是基于此解释器，扩张了与原生环境的交流，换言之，是js有更加丰富的本地API，比如运行在浏览器上的js不能在本地进行端口监听，但运行在nodejs上就可以做到。nodejs使得js成为了一门真正意义上的程序设计语言，但是我们可以使用熟悉的js语言。开发语言是很多的，如果不经常用的话，是十分容易忘记的，如果同一门语言可以同时用于多个领域，在多种平台上都有解释环境，是十分方便的，Java就是一个活生生的例子。nodejs提供了js的解释平台，在这个平台上有无数的东西生根发芽了，比如你常见的小程序，ts、less等超集也在这个平台上扎根了。

以kityminder为例

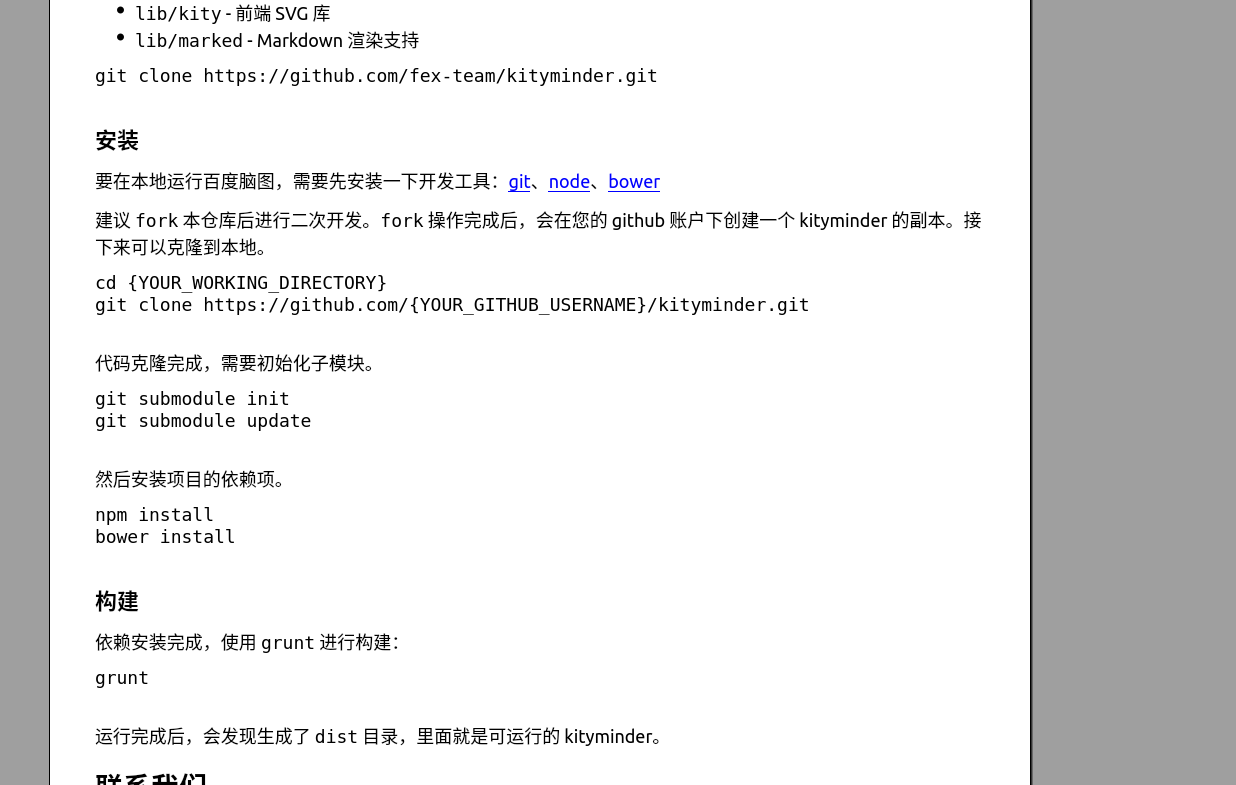

有关工程的构建过程或许是十分简单的，直接看官方文档

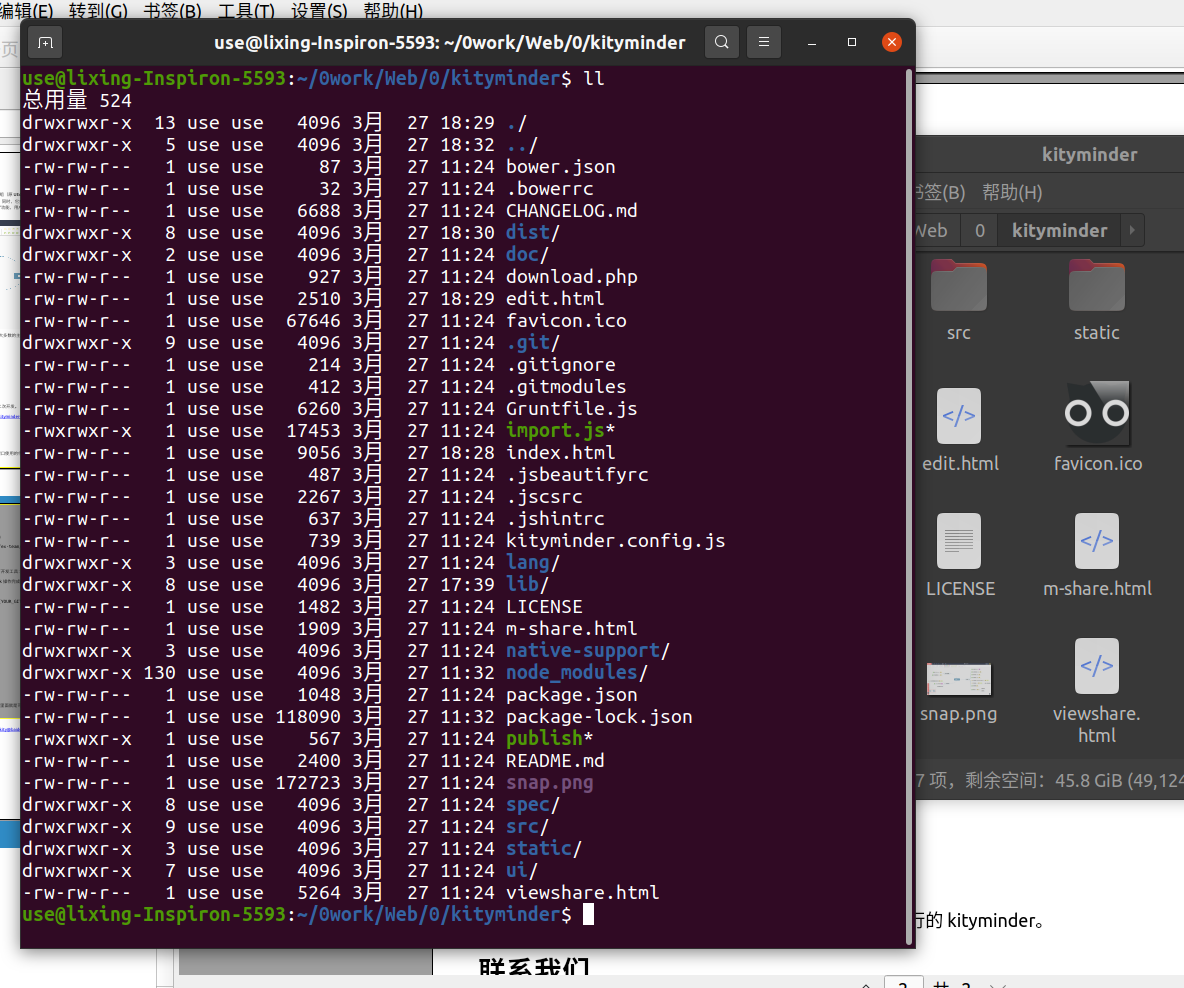

首先随便找个地方，准备存放我们的工程，然后把上面所有的命令都执行一遍，最后在kityminder内，我们可以得到整个项目，和构建后的文件dist

在开发场景中的工程基本都是指文件夹加配置文件，与传统媒体文件有较大差别，如photoshop的ps，我们把所用过的指令和对应目录中的文件来一一解析吧
git clone ***不依赖任何配置，主要将远程的git工程拷贝到本地，换言之就是，将工程下载下来的意思，标志一个文件夹是git工程，主要是图中.git***形式的文件，git主要用于代码管理。git submodule ***用于下载依赖工程，开发的基本思想之一是“不造重复的轮子”，所以工程的引用是十分常见的，比如搞图形我们要用glfw，在开源世界里面，有些东西不能直接放到自己工程内拿来发布，主要是发布这方面，类似于写论文中的引用文献，总不能全抄到论文里去吧。
npm install ***依赖当前工程下的文件package.json，其里面的内容标志着这是一个nodejs工程，npm是nodejs的包管理工具，类似于java的maven。它们的工程特点都是，存在依赖、引用别人库的情况，install有是否为全局的选项，通常我们都不安装到全局，而是当前项目下，存储于node_modules目录下，因为不同项目可能使用不同版本的库，安装到全局的话，可能会引起冲突。
bower install ***也是一个类似的包管理工具，依赖bower.json文件，但是bower是一个nodejs程序，我们需要先使用npm将其安装到全局去，才能执行这个命令。bower这东西，我不是很喜欢，因为它的引用库是git库，实现类似git submodule的作用，时常不好连接，而且有些仓库也有被废用的情况，这也是我另外几个项目成功不了的原因，连依赖都下不到了，更别谈构建了。

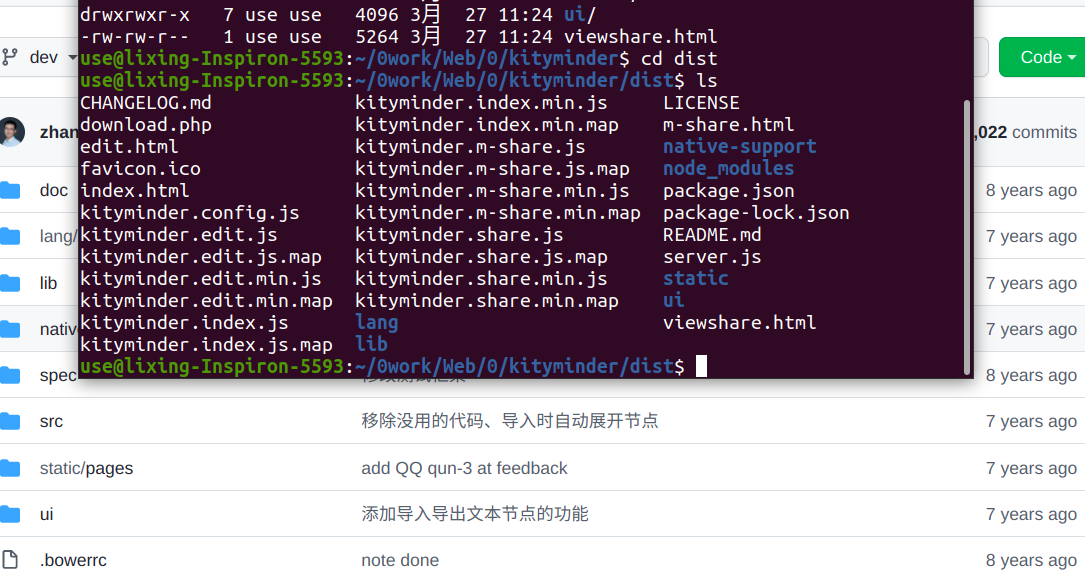

grunt也是一个nodejs程序，依赖配置文件Gruntfile.js，属于web构建工具之一，类似的还有如gulp、webpack等等，实际上Web的构建工具在开发界最多了。什么是构建工具呢？实际上就是依赖配置文件运行的nodejs程序，它的功能是多方面的，比如我们的grunt用于构建静态页面，我们的生成目录是dist

其中的index.html就是我们的入口界面了。这个dist文件夹可以作为网站的文件夹部署到服务器上，然后在用户请求的时候，运行到用户浏览器上。我们用原生的环境来讲就是，kityminder是我们的源代码文件夹，dist是生成的可执行文件，而构建工具相当于编译器，……，等等那nodejs难道相当于操作系统？有点夸张了，有点夸张了，但是nodejs使js这门语言具备了更多与本地交流的能力，确实已经奠定了它具备开发平台的潜力。实际上，typescript(ts)也是一个类似的东西，它也有nodejs版本的程序，也可以看成构建工具的一种，它的作用是将ts代码翻译为js代码。
nodejs有多强大呢？这里再提一个项目，electron，它也是nodejs程序，但它能令你用web三套件开发本地应用，我们常用的VisualStudioCode就是用它开发的，很神奇吗？其实理解原理后，不禁感叹，也不过如此。其实它并不是真的会生成机器码运行，而是和许多开发语言一样，通过虚拟机来实现。
nodejs工程的文件结构一般都不是固定的，除了package.json，其中会包含各种子项目，如grunt、ts等。为什么nodejs的开发生态会如此复杂多变，确实是一个令人费解。

实际意义

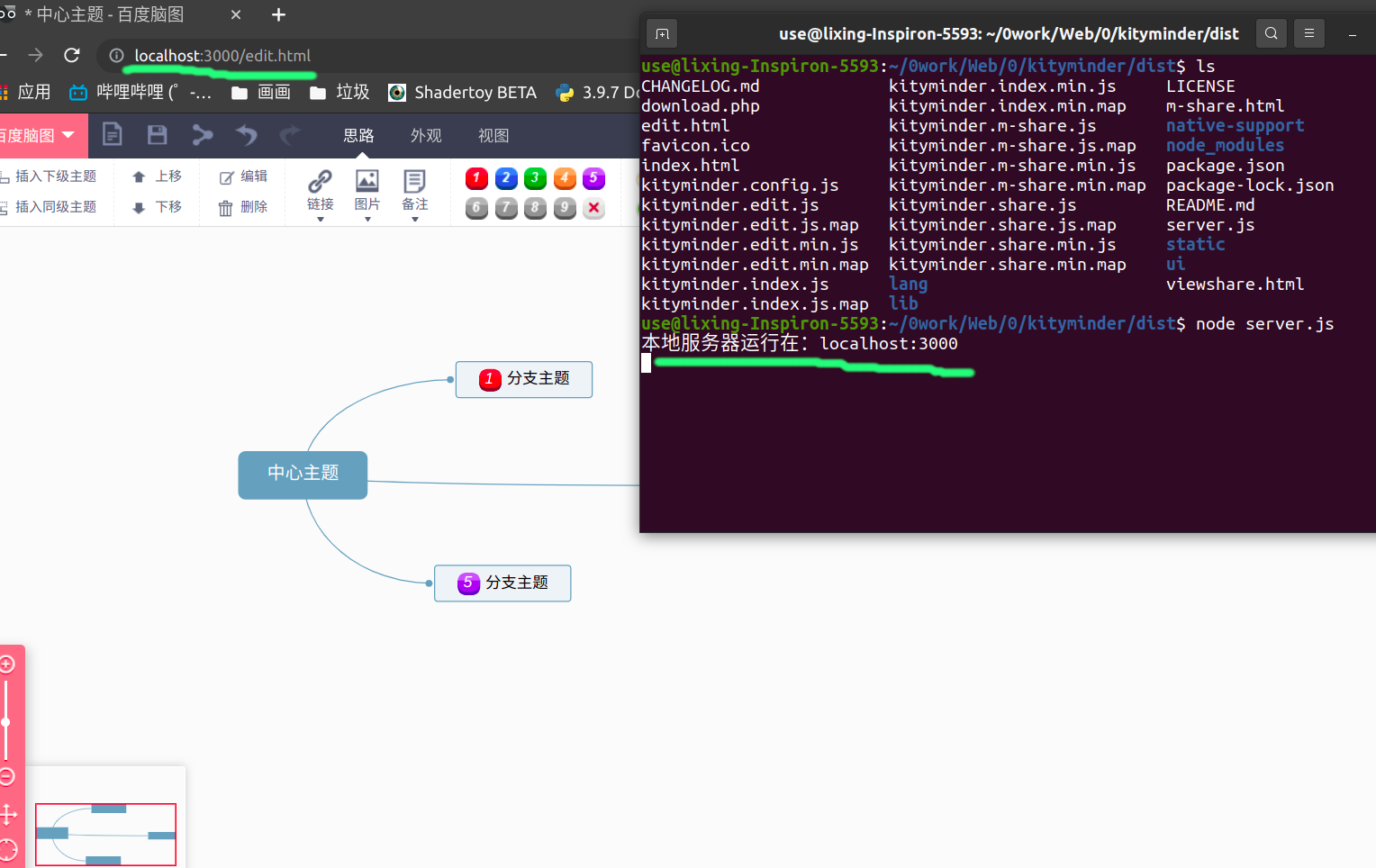

如果只是完成上面那些步骤，然后运行，其实是不行的，会出现登入验证、非标准API缺失等问题。不过，既然这是开源的，想改其实还是很简单的，网上已经有相关的教程了，我们实际操作一番后，Web程序已经完美的跑起来了

不过启动本地服务器的时候应该使用php，因为在静态文件中，我们看到download.php，它主管思维导图导出(即下载)的功能，当然我们可以自己用js(node中的)重写一遍就是了。
如果觉得，自己构建项目，修改静态文件很复杂的话，其实已经有别人修改过的项目了——DesktopNaotu，我们只推荐下载它Release的东西，我试过去构建它，结果其中一个bower的依赖在git上已经没了，办法是找到依赖的地方，想办法用其它东西代替，但这样过于麻烦，所以就不管了，而且功能基本差不多，直接用Release就足够了。
在开始项目改建前，我们来看看这个团队的其它开源产品。

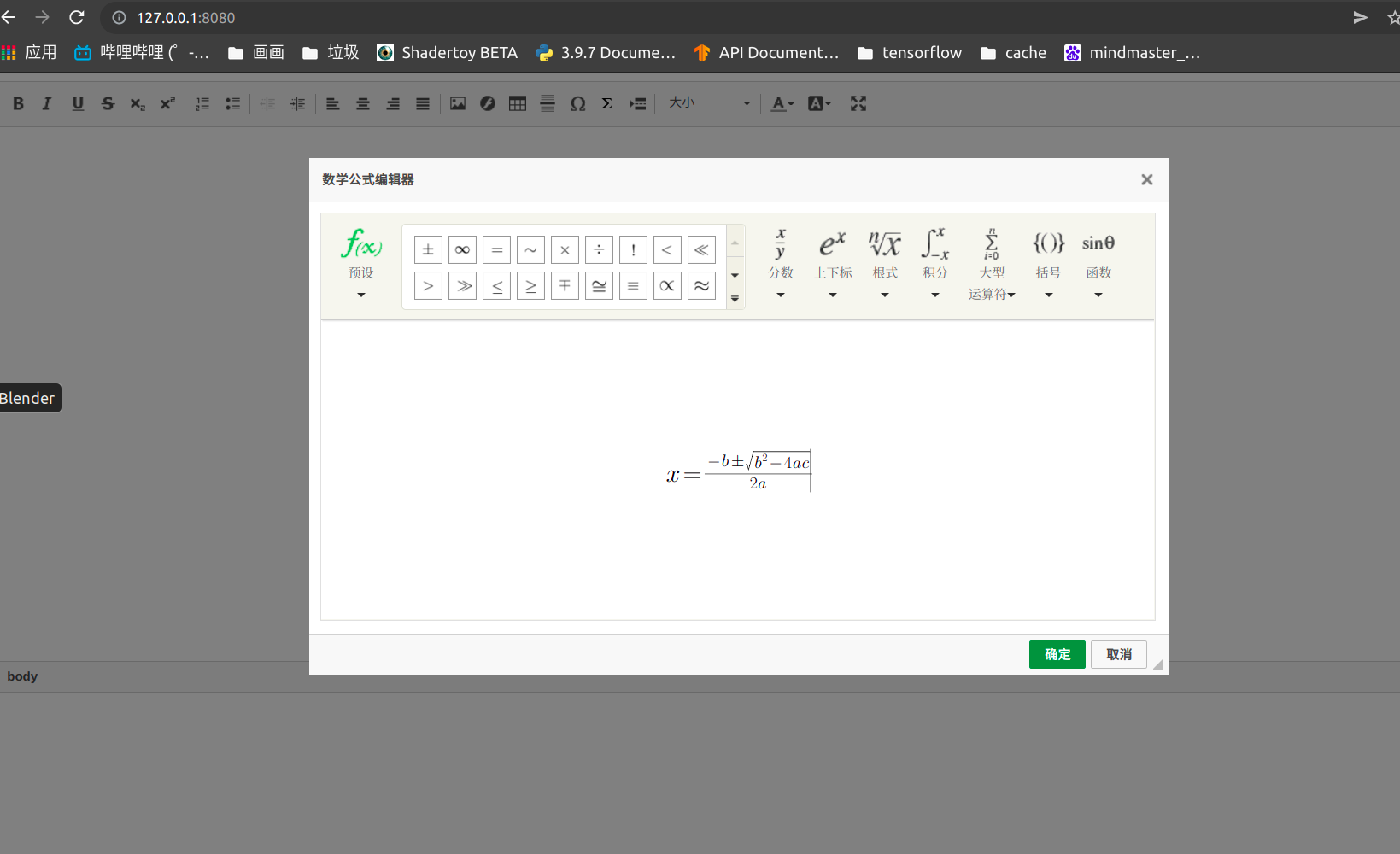

kityformula是数学的公式编辑器，相比与一般的latex编辑器，最大特点在于可视化比较强一些

当然强大程度肯定比不上依靠特殊语法的latex就是了。

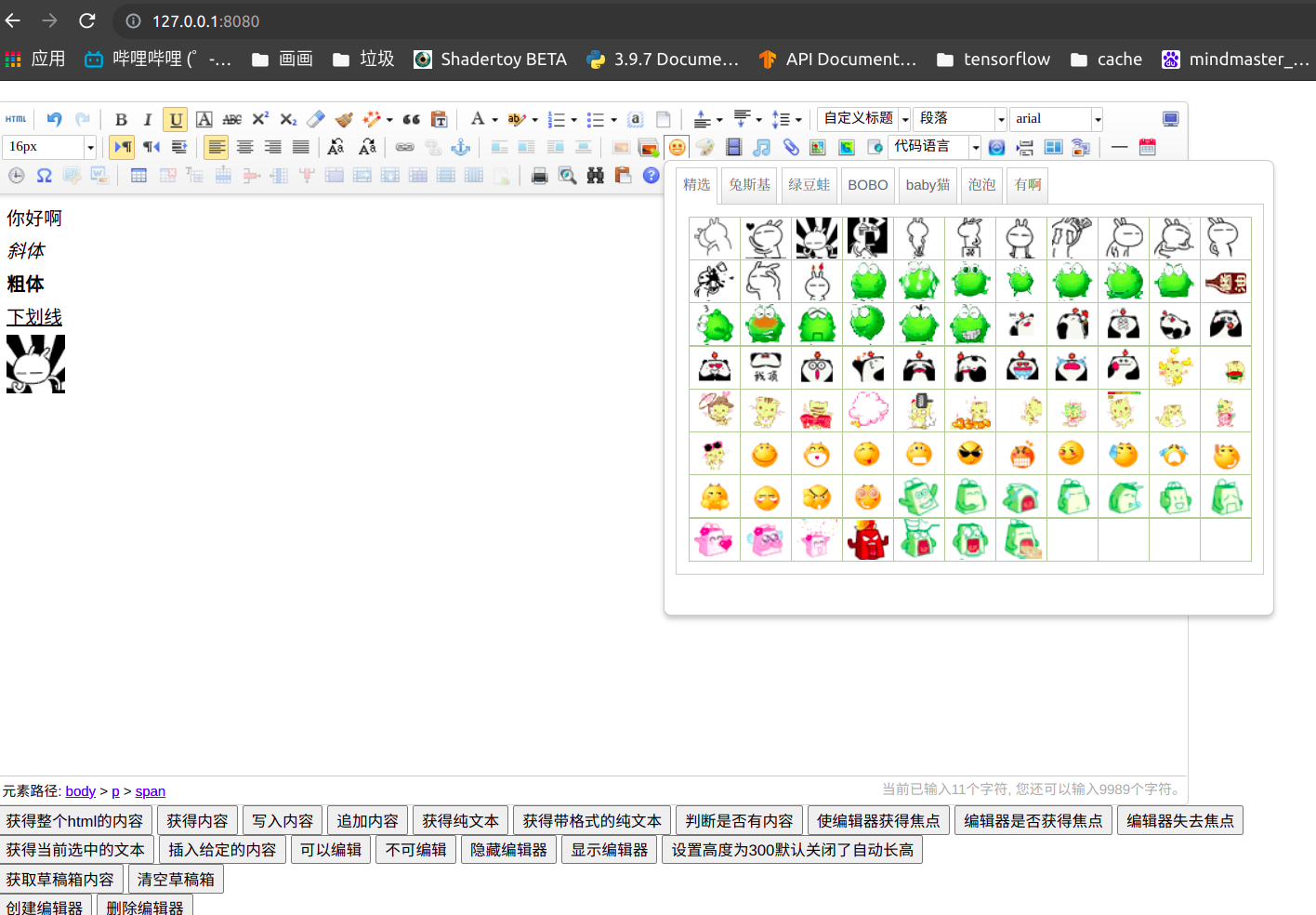

ueditor是一个富文本编辑器，类似于word的功能，但我还是想说已经哪一种富文本编辑器都比不上我们的排版神器latex。随便说说而已，从易用性角度的话，肯定是选择那些大众化的工具了

构建几次后发现，这个团队还真喜欢用grunt构建工具，基本每个项目都是。

改造思路

粗略地看一下这个工程，发现构建大部分是拷贝与替换的过程，与模板语言差不多，所以我们直接关注dist，即输出文件的内容。

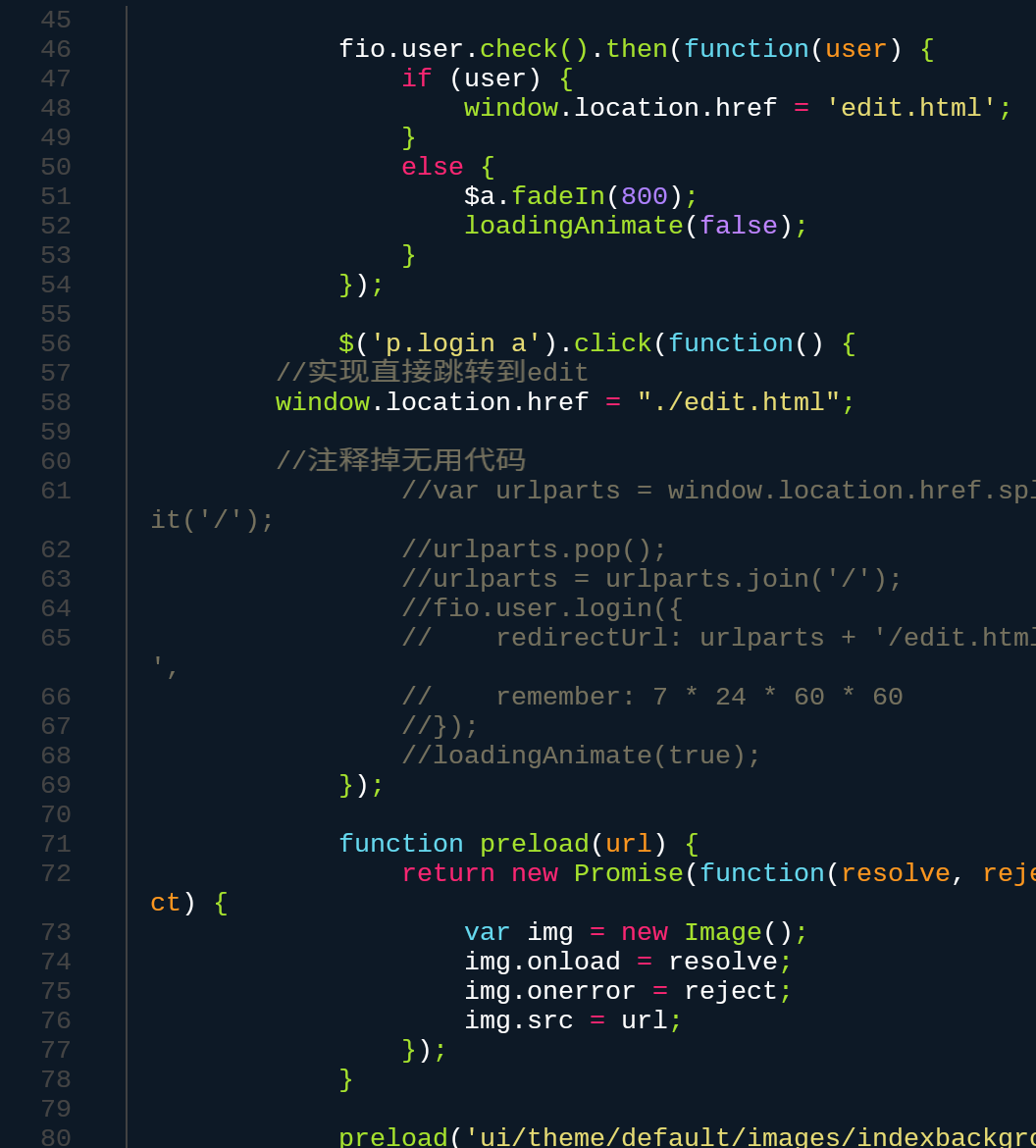

我们稍微使用一下这个Web程序可以发现，核心的布局文件只有index.html和edit.html，前者是我们刚进入程序的欢迎界面，属于UI部分，没有什么功能性的东西，改不改其实是无所谓的，唯一有改动的就是之前那个用来绕开验证的东西

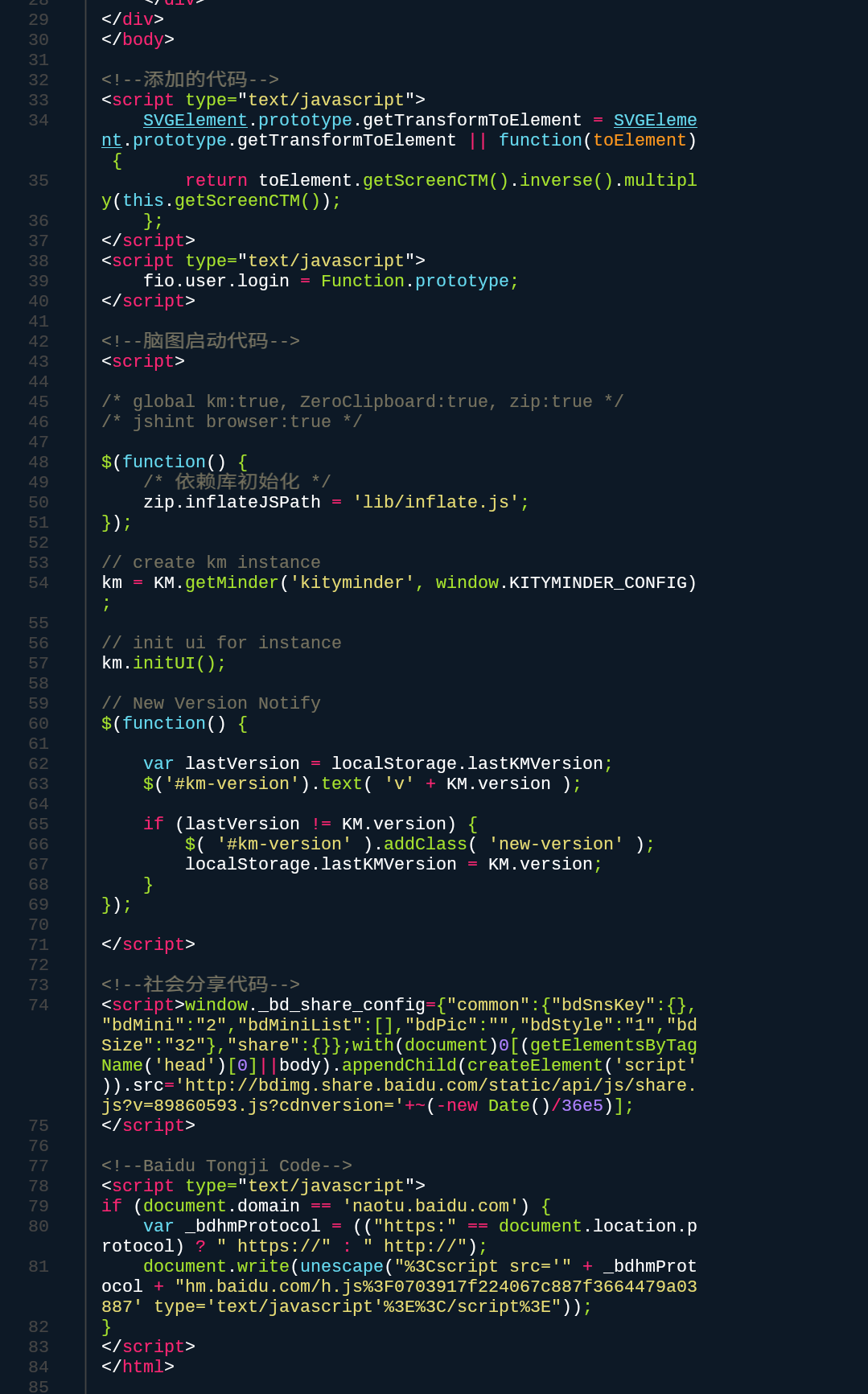

edit.html是我们编辑器的主要界面

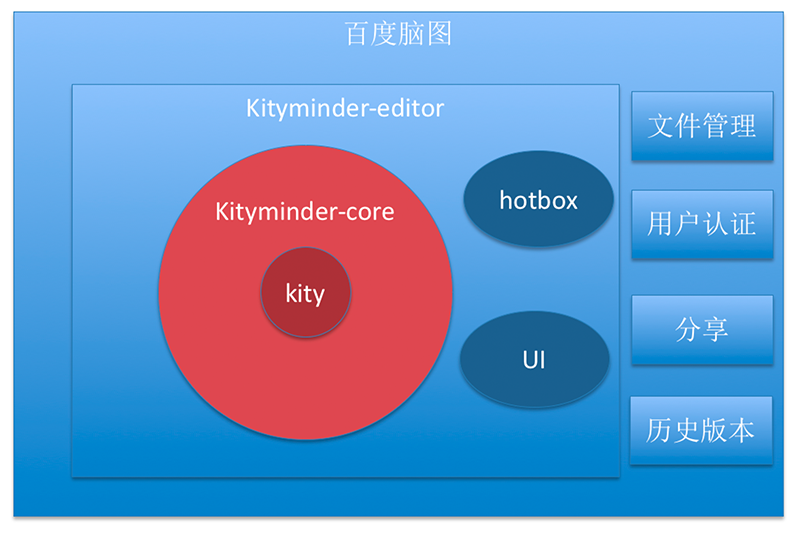

在body内我们发现只有脚本文件，也就是界面的排布全部由脚本完成，前两个是我们添加的，后两个是无关紧要的，也就是说此程序的核心在“脑图启动”的代码里。其中jquery代码，一个用于加载外部脚本，一个用于版号输出，都不是很重要，关键的代码是中间的两句话，就两步，获得实例，绘制UI，而这些实际上是属于kitymind-core的东西，我们拿出官网的东西来看看脑图的结构

其中kity是矢量图形库，在lib里面，最好不要去修改，牵连的东西太多，kitymind-core位于目录src/core里面，加上其它部分代码组成kitymind-editor，配合其它配置和页面布局，就组成了我们的Web应用，获得引用的代码在src/core/kityminder.js里面，界面UI的布局则主要集中在ui/里面。
由于没有具体的目标，所以我们仅给出修改的思路。如果需要将脑图程序嵌入页面中的话，加入两段代码到需要位置，引入相关的库即可。如果需要调整布局，则可以在ui/里面进行研究修改。如果要修改核心的话，则研究src/文件夹，不过研究难度会更大一点。
就说这么多吧，这个项目实在太老了，拿来进行简单的应用，问题是不大的，但拿来进行实际开发还是不太合适的，从便利的角度，我选择DesktopNaotu。
