在2D动画制作上，方法是很多的，比如Adobe系列软件，但我们更专注于将动画嵌入到游戏和软件中去。采用直接播放媒体文件的方式可行，但可控程度不高，不是我想要的。目前有两种比较常用的可控动画，它们是骨骼动画和Live2D动画，对于前者有付费的Spine和免费的Dragonbones，而后者主要是从美术布线和基本变形实现的，也是我们接下来要讨论的主题。

文件形式

在使用任何开发型工具时，了解相关的文件格式是十分必要的，这样有助于我们理解，文件存了什么，又能修改什么。我们使用的工具是Live2DCubism，其分为两部分Editor和Viewer，功能显而易见，软件3.0前后不兼容，所以我们讨论最新的版本。

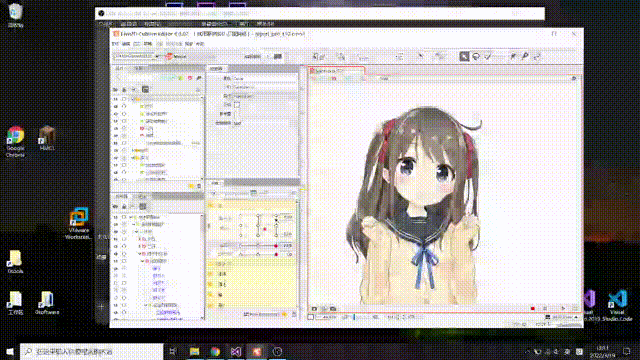

cmo3(Cubism Model 3)，即Live2D模型文件，包含图像数据psd、网格数据、变形器数据、参数等。这里有必要稍微讲一下Live2D实现的基本原理，先来看一个基本的动作演示(Tampermonkey配合PicviewerCE+可以方便地看图)，

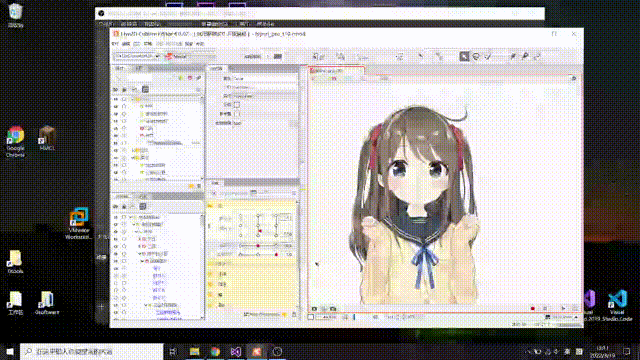

也就是说Live2D动画的本质，是不同参数对应着不同的画面，当然我们不可能每一帧都有一张图片，所以我们实际使用的是补间动画，动画之间的过度是基础变化，平移、旋转、放缩等，只不过变化的基本单位不是一个图层那么简单，

从这里我们可以看到，Live2D动画变化的基本单位其实是网格上的点，从中我们还可以发现一些基础变化的变形器，这就是整个Live2D动画的全貌了。

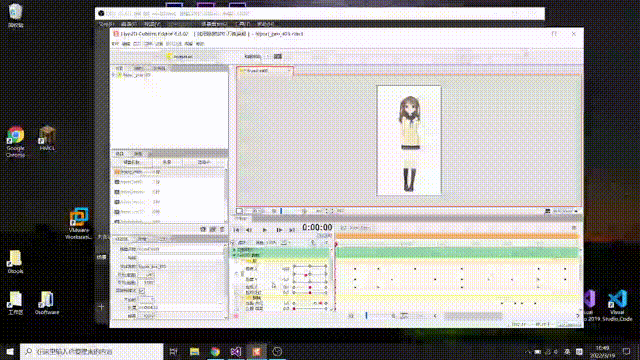

can3(Cubism Animation 3)，即Live2D动画文件，其关联一个cmo3模型文件，并在此基础上有一系列的场景(Scene)，简单来说就是一段动画，但其本质依旧是补间动画

之前在模型文件里，我们通过参数来补间图形的动画，而在动画文件里，我们则通过在关键帧之间上对参数补间来实现一个场景。
cmo3和can3均属于Cubism的工程文件，不具有实用价值，我们使用的通常是它们的输出文件。can3集成的东西较多，并非核心，主要输出媒体文件视频，所以gif或mp4为主，这主要服务于美工人员。cmo3是整个Live2D构成的主体，技术核心集中于此，其输出为运行时文件，包括moc3、json和贴图png。与此同时，viewer所预览的也是这些运行时文件，开发所需的也是这些文件。类比Photoshop来思考的话，cmo3是psd，moc3是png，只不过Cubism的输出文件是好几个，其实如果用程序来思考的话，就是exe加一堆的dll。
moc3和model3.json互相引用，属于等价物，都是模型输出的主体，在view中不论打开谁都是一样的，在moc3中，我们可以调节工程中所设计的参数，来达到不同的图像表现。png是模型的贴图文件，实际就是psd的许多图层集中排在少数的图里来加快读取的，其它的json都是来辅助moc3的，没啥可控性。实际上can3也可以输出motion3.json文件，相当于整个动画的配置，可以运用到模型的输出moc3文件上去，实现某个动作(眨眼、点头等)。

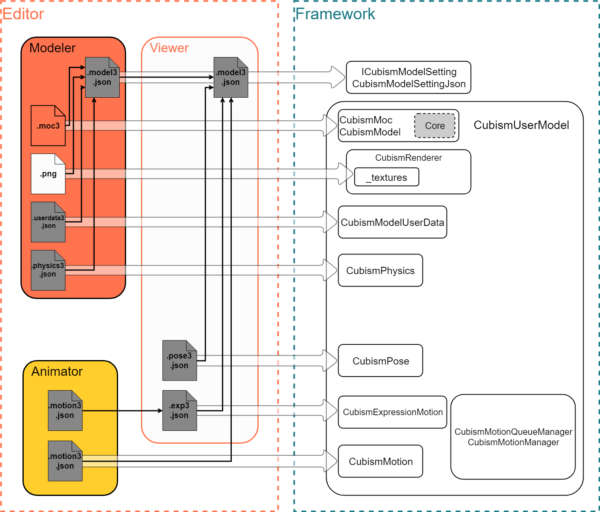

在开发过程中，我们使用CubismSDK，所以主要读取的是模型的输出文件moc3，而我们可以控制的就是我之前所说的参数，然后来正式地看看它们吧。最后附上一张官方的工作流程图

NativeSDK

要想学习CubismSDK，最好的参考当然是官方文档，语言并不是障碍，实在不行不是还有机翻嘛。官方提供了manual(手册)和tutorials(教程)两种帮助文档，后者用于入门级的基本操作，前者则是类似字典的查询手册。

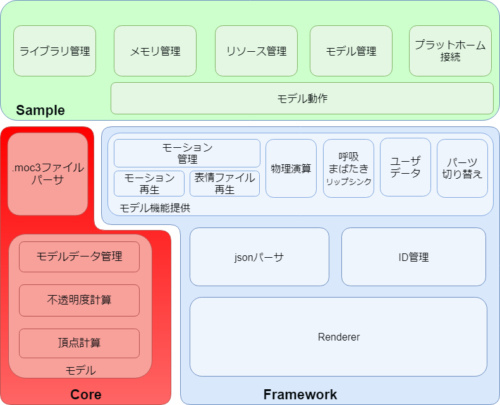

整个SDK的组成如上，其中Core是闭源的，只提供了头文件和库，主要完成对模型文件moc3的解析工作。Framework和Sample开源，前者完成渲染、演算和播放等操作，后者属于使用范例，工程使用C/Cpp开发，除了渲染部分具有良好的跨平台性。渲染在Sample中提供了cocos2d、opengl和directx三种方式，directx直接pass，cocos2d本质是opengl，所以我们接下来就主要来研究这部分工程。官方提供了Core部分的API手册，不过我们是懒惰的，单纯解析出数据对我们而言还是不够的，我们将使用进一步的封装Framework，渲染演算啥都不用考虑了，直接调用就完事了，美滋滋。

源码阅读

先运行一下这个程序

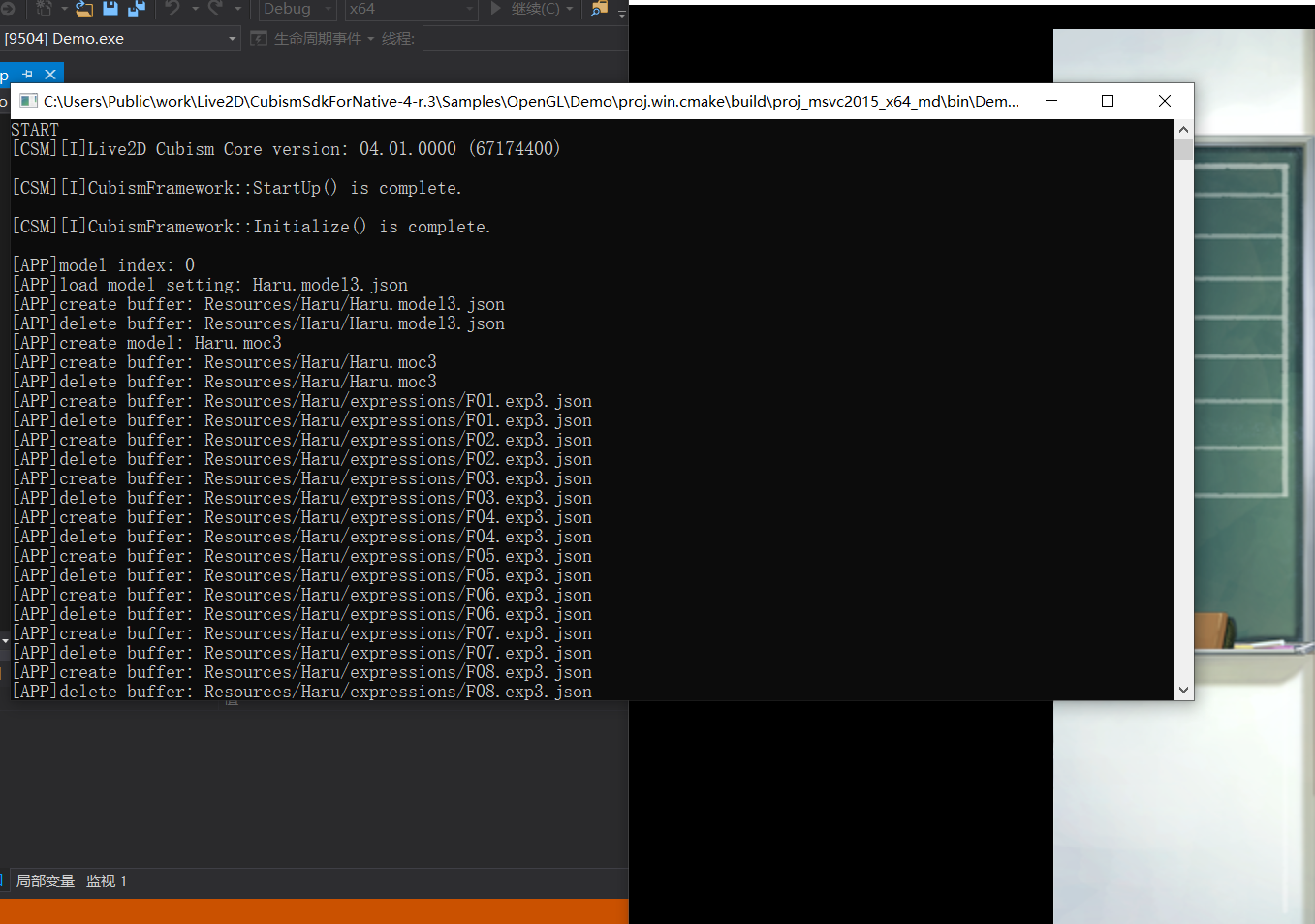

在Console中，我们可以看到一系列的输出，显然对应了渲染的过程，我们进入调试模式来跟踪程序的运行，看看整个流程如何

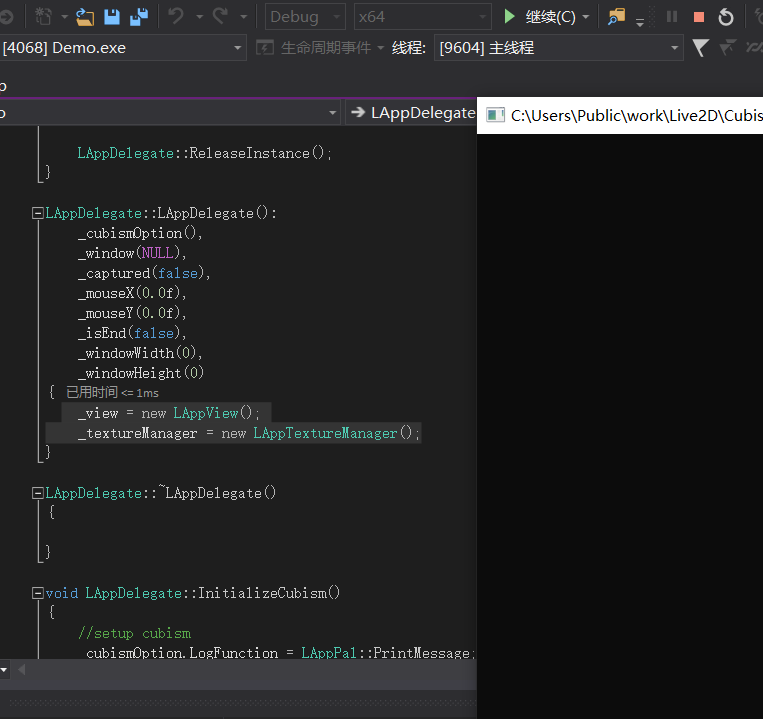

程序首先创建LAppDelegate的单例，代表着整个程序，在其中引用另外两个对象，LAppView代表我们所看到的视图，LAppTextureManager用于管理我们的贴图文件

初始化

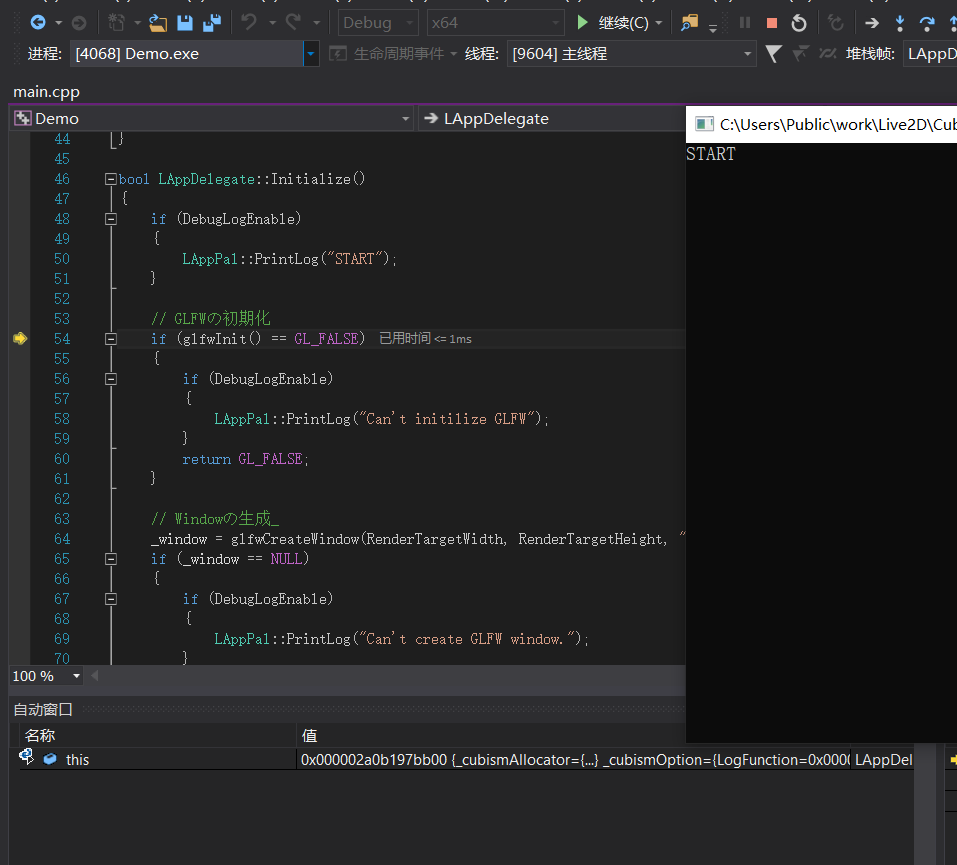

接下来进入Initialize初始化阶段，前期主要是glfw创建窗口，gl的参数配置，属于渲染的基础部分

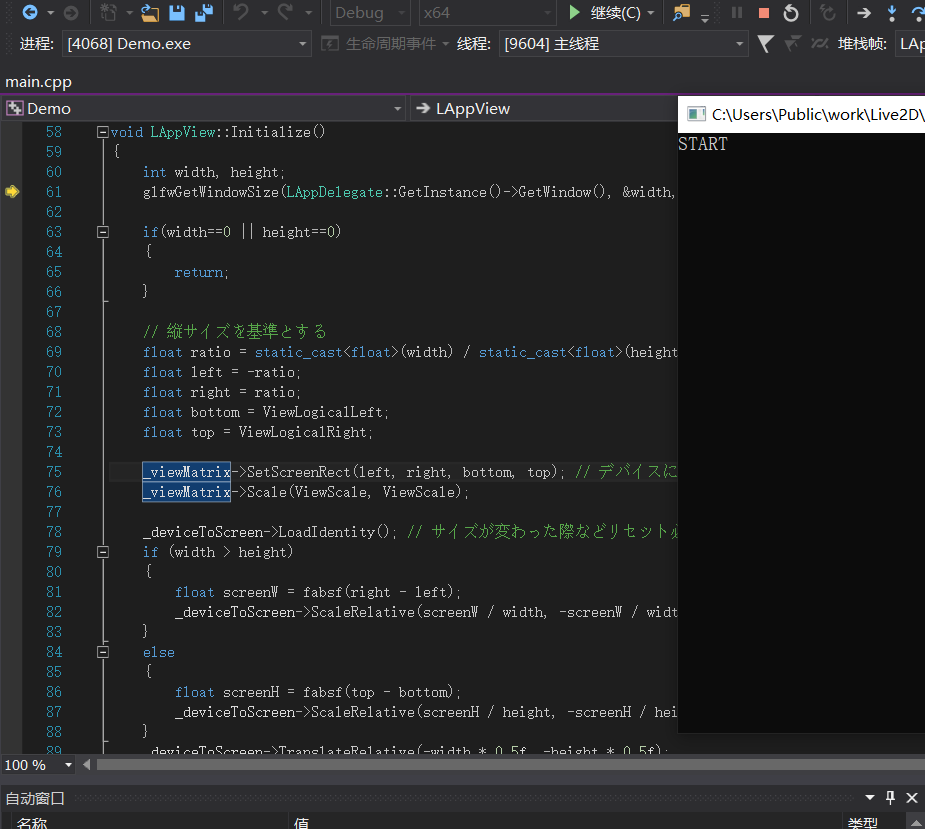

然后是对LAppView的初始化，主要计算渲染所需的两个矩阵viewMatrix和deviceToScreen，其实对于2D渲染来说也是有必要的，主要因为渲染的标准化坐标，对不同的屏幕有不同的表现，但也没3D那么复杂，只要2D世界坐标转化加屏幕坐标转化就足够了

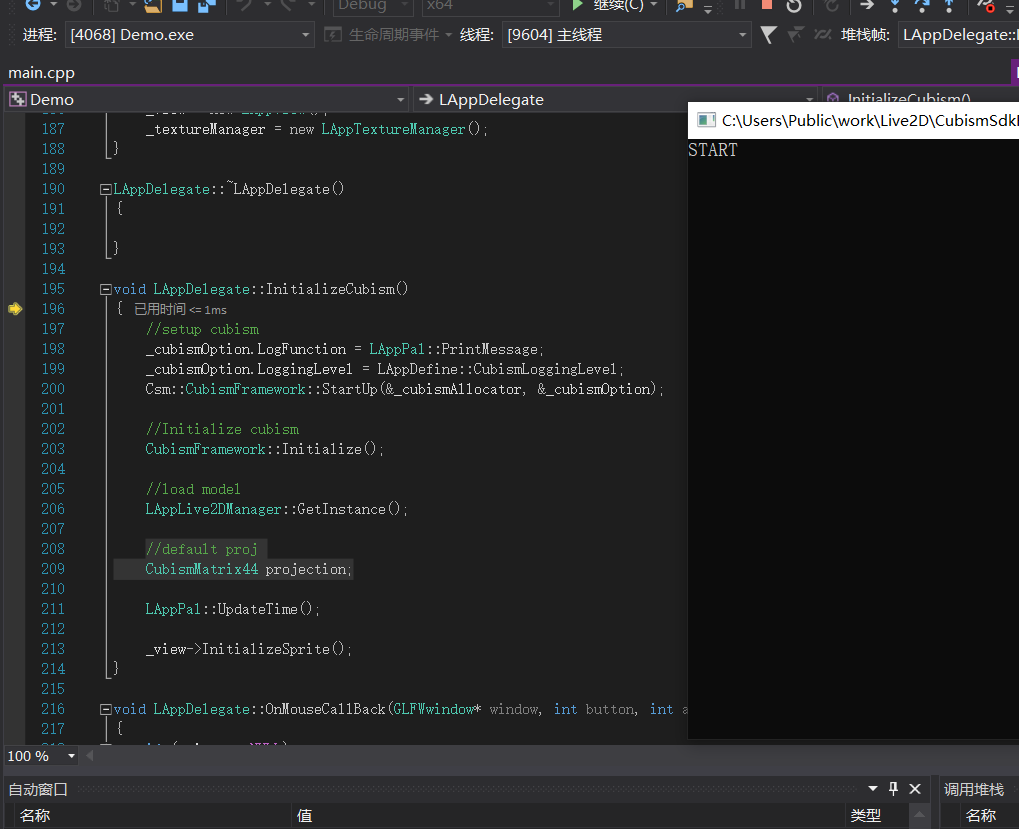

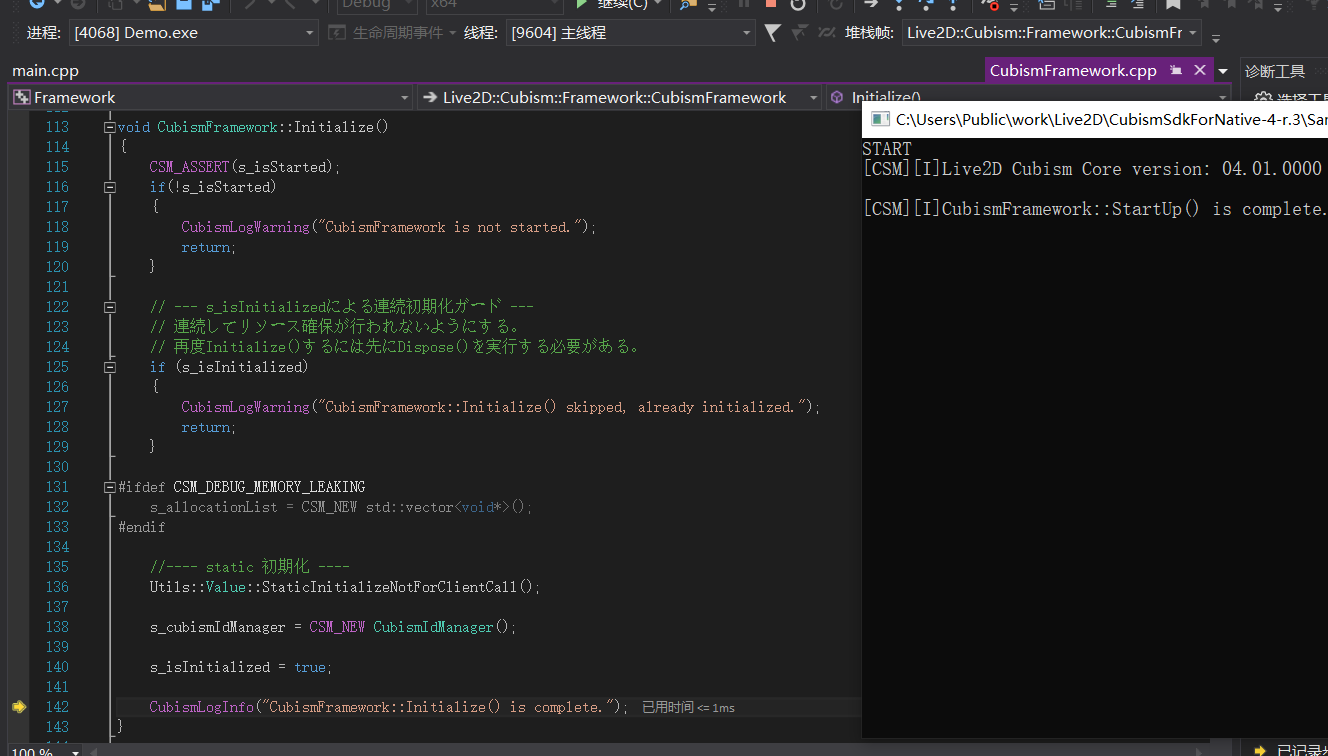

接下来是Cubism引擎的初始化，步骤比较多，我们重点分析此部分内容。CubismFramework是一个静态函数库，是我们开发的主要部分，类似于opengl，它也是一个状态机。_cubismOption用于存储这个状态机StartUp(启动)的参数，这属于框架内的东西，按步骤来就行

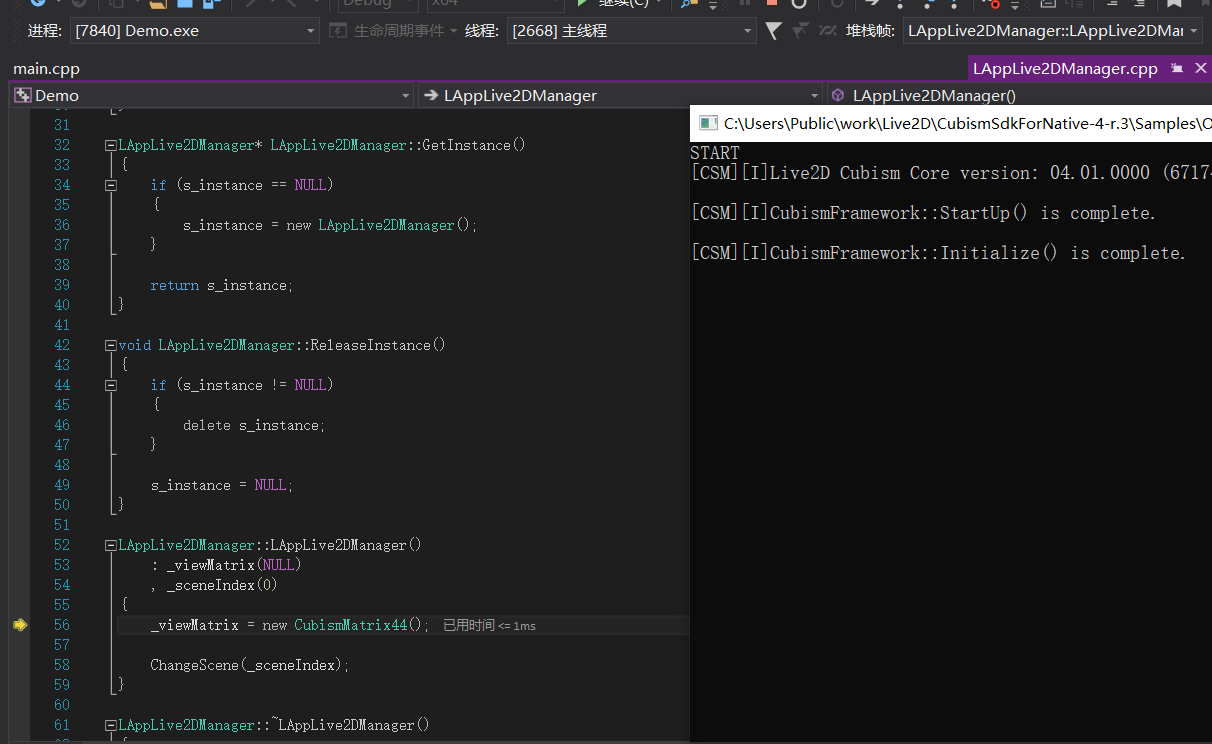

状态机的初始化也属于框架内的东西，值得注意的是下一个LAppLive2DManager，虽然获得的单例，我们没有接住，但内部肯定包含实例的创建过程，而且这也不属于框架内

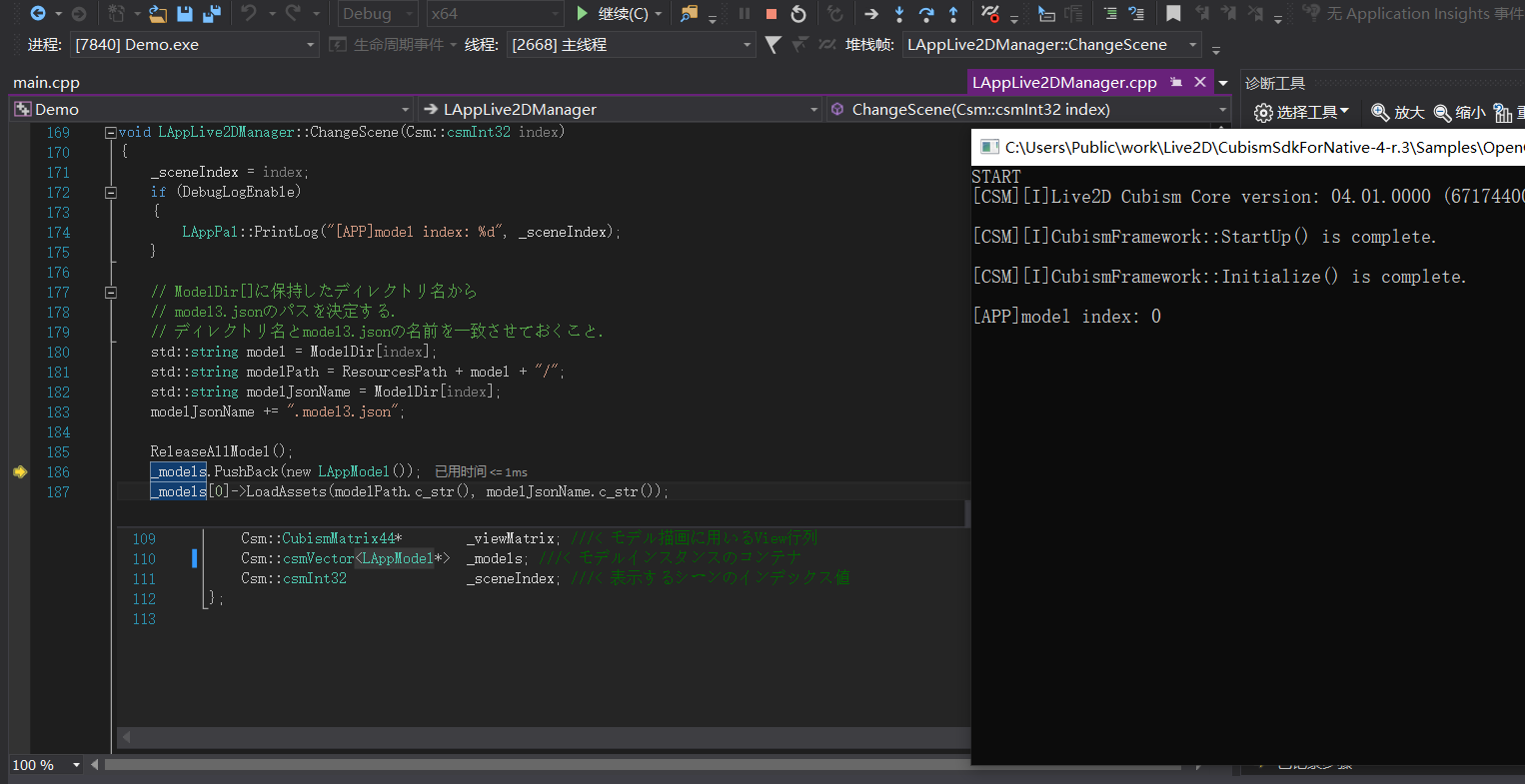

确实如我们所料，创建一个视图矩阵没啥好说的，引人注目的是ChangeScene，它显然是用来切换场景的函数，在这个实例中，右上角就有一个用来切换场景的按钮，而在这里将场景切换到0，相当于加载第一个场景了

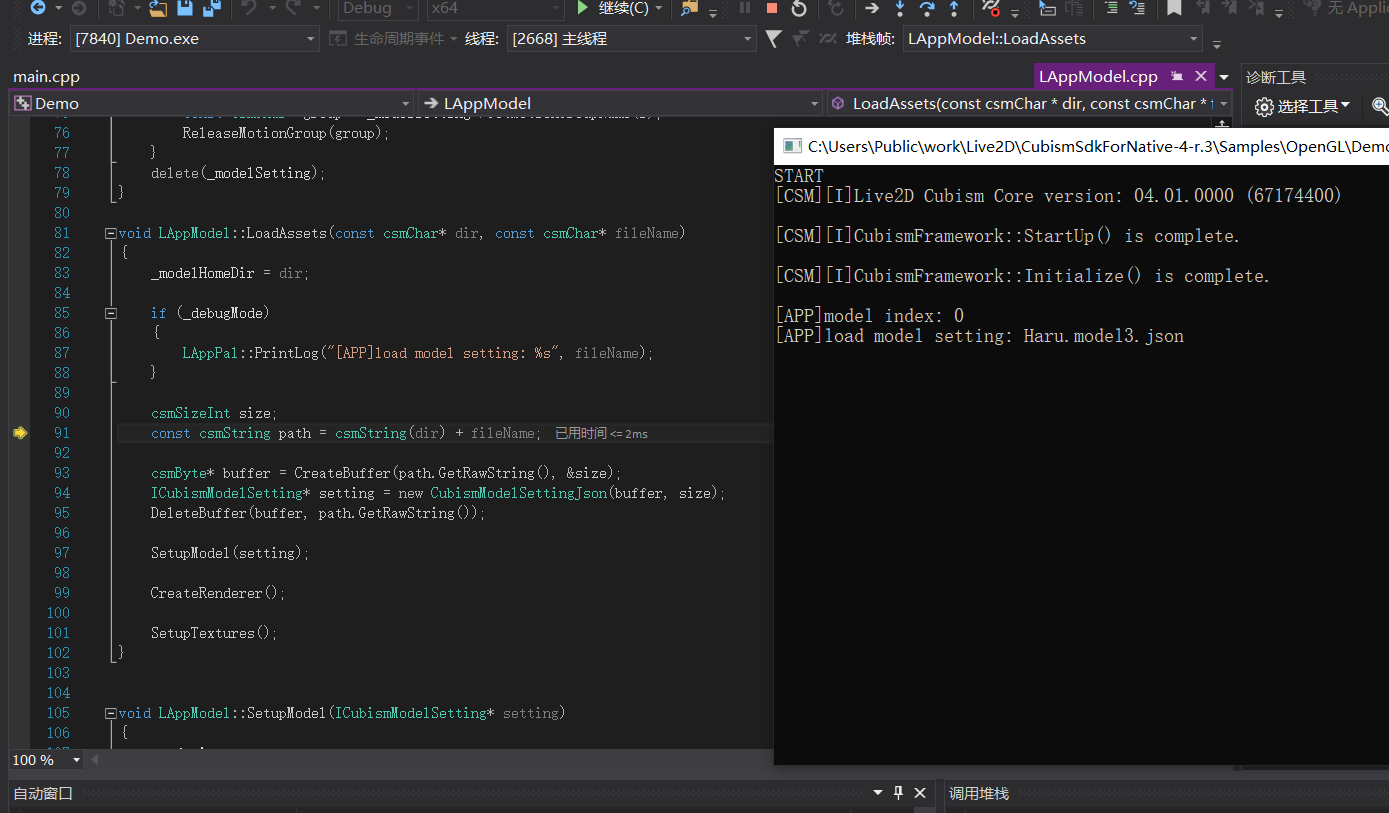

前面没什么好说的，调试信息打印，获取模型的路径，释放所有模型。不过接下来好像有些麻烦，我们新建一个模型LAppModel，进入管理器的模型栈，并执行LoadAssets加载资源，但这个操作属于自建类，需要我们再进一步探索

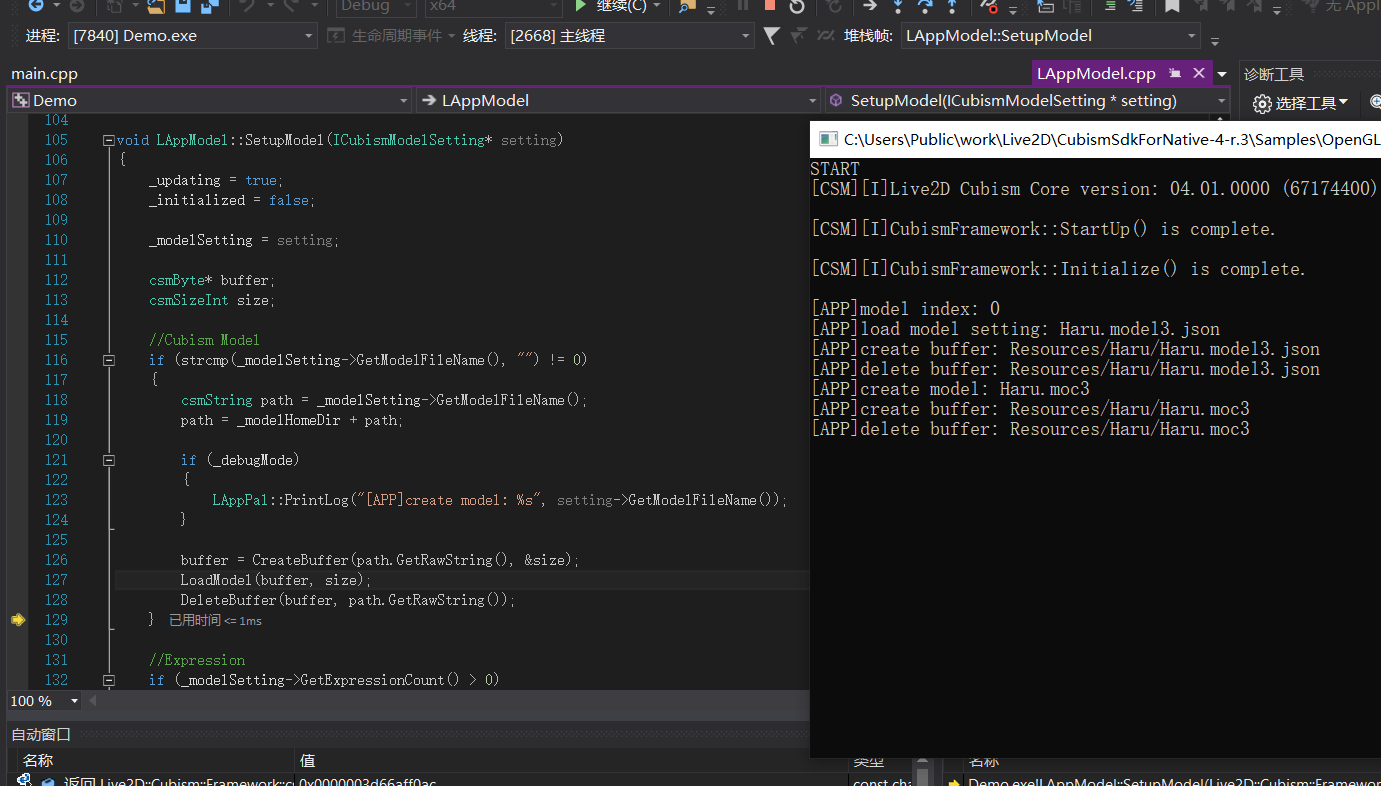

以后调试说明直接跳过，然后是模型的读取和设置信息的读取，在这里我们需要实现CreateBuffer和DeleteBuffer，实际上我们要实现的是文件的读取，将其读到buffer，通过框架来创建setting，即解析后的数据

setting里包含许多数据，除了模型moc3，还有各种json。值得注意的是LAppModel继承自框架内的CubismUserModel类，LoadModel正是其用来加载模型的方法，这里的加载指的是从字节数据setting变成实在的模型数据类，而这个类就是LAppModel自己，他有一系列成员变量存储着这些信息，创建渲染器CreateRenderer属于框架内方法

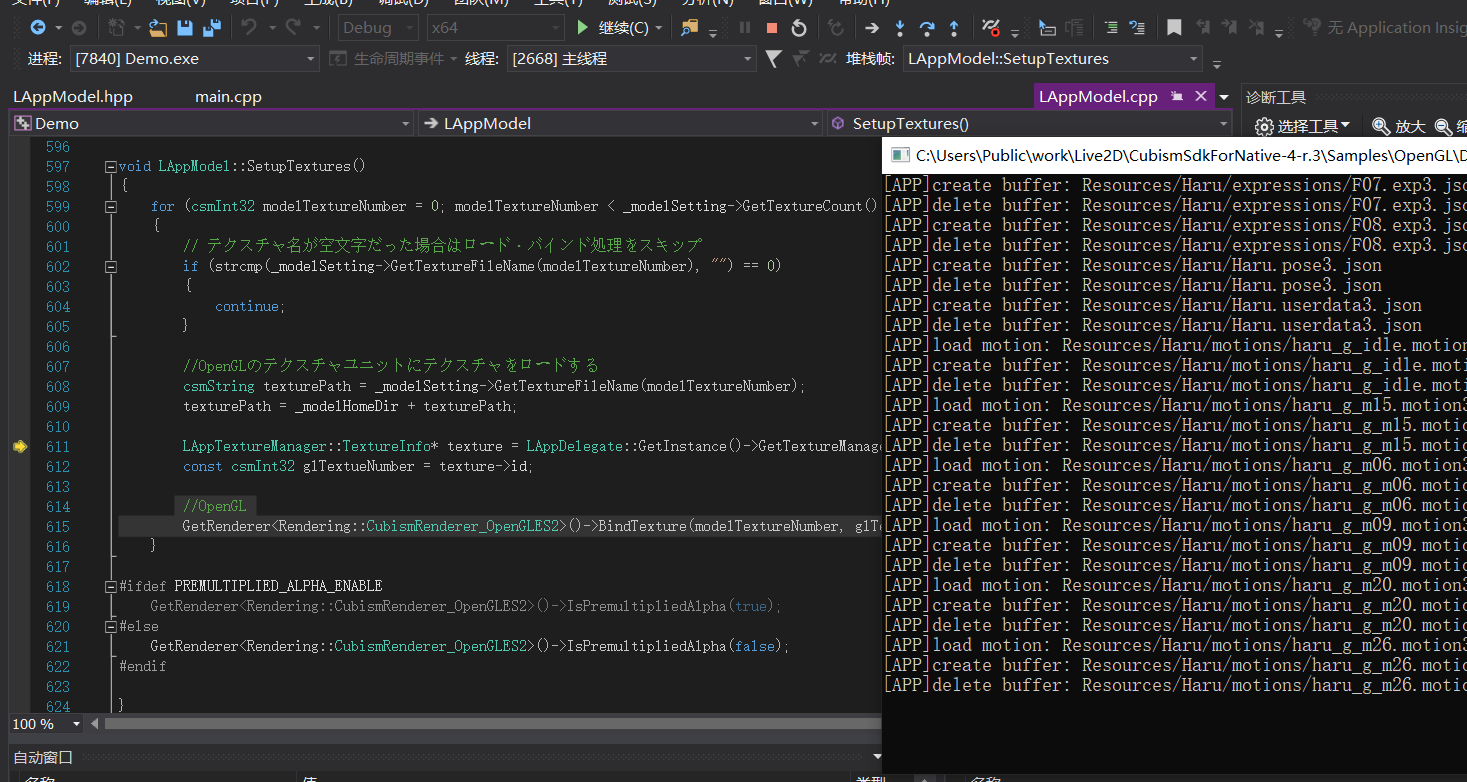

在贴图载入这里，需要手动写一些东西，主要是贴图载入GPU的API是平台相关的，不能全写到框架内去，不过框架内也提供了相应的函数GetRenderer的BindTexture来简化流程，这个Renderer就是我们前一个方法创建出来的

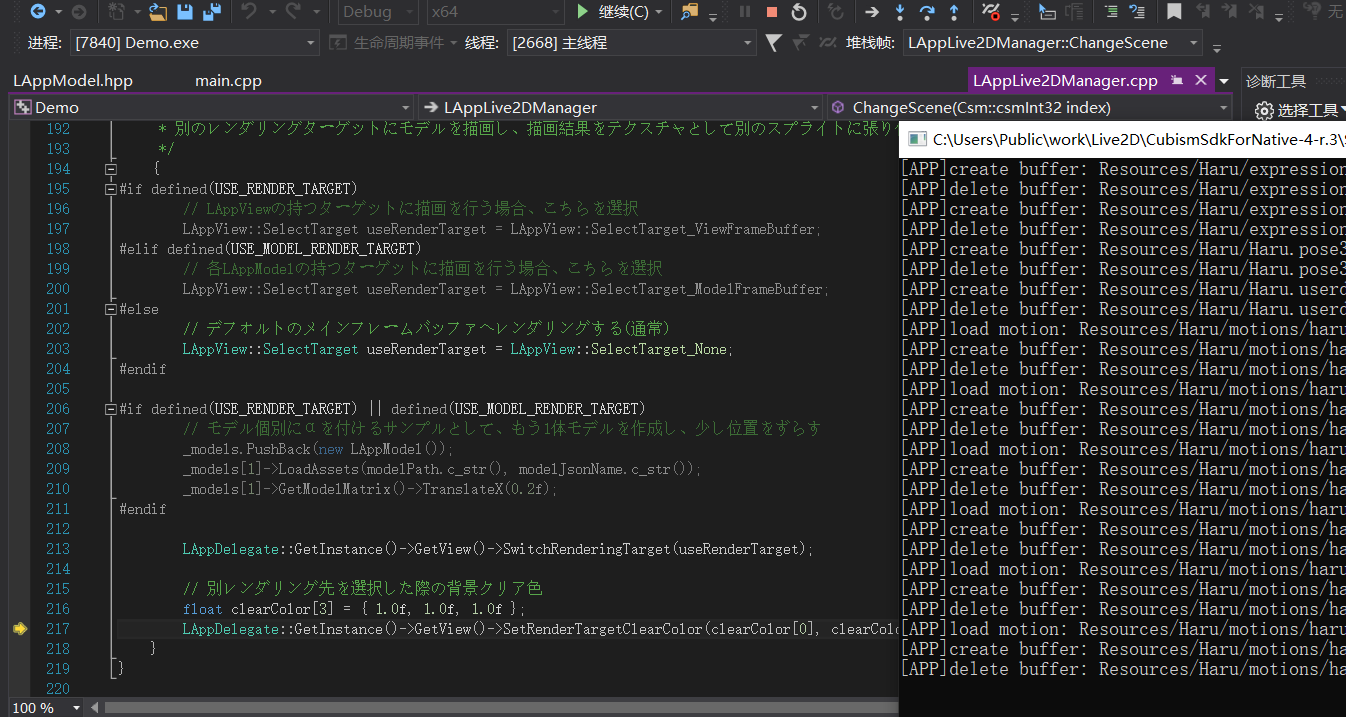

最后这些，不是太重要，基本可以无视掉

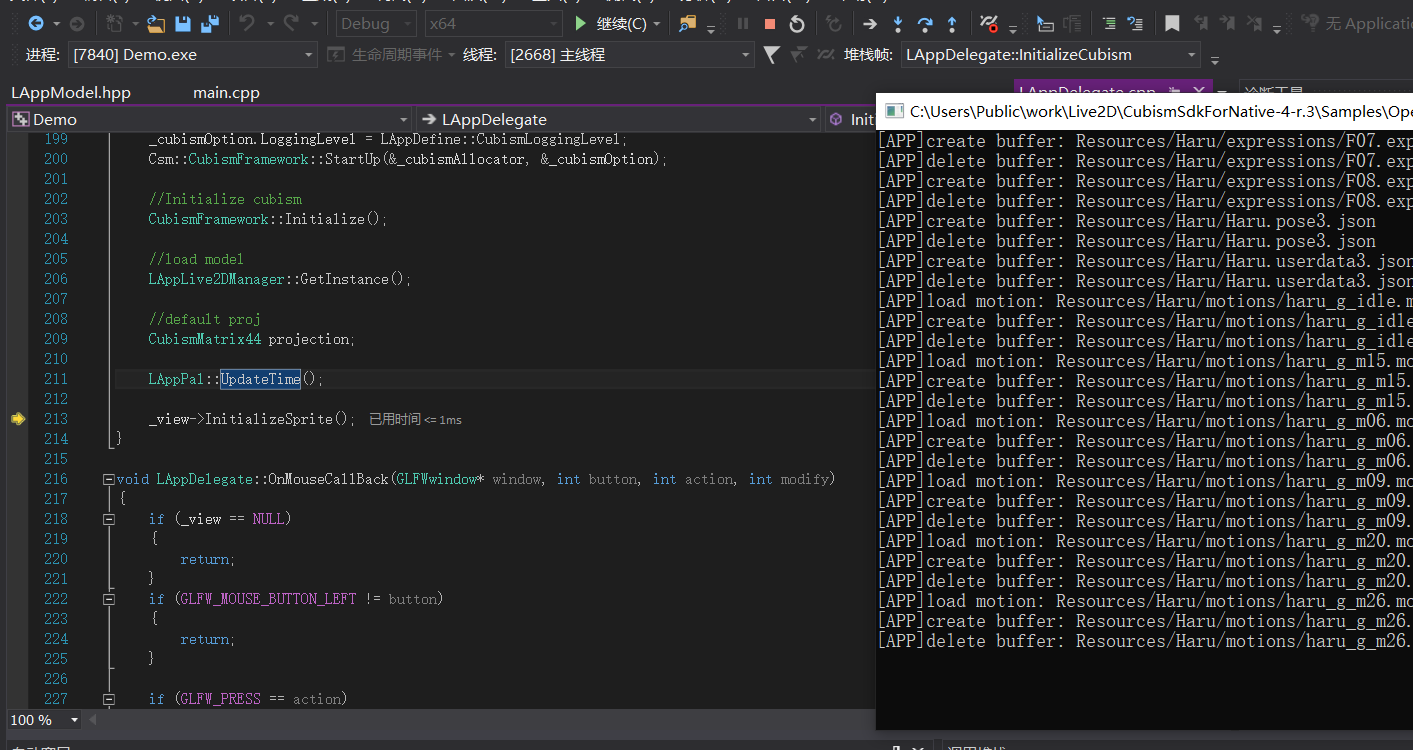

这里projection矩阵的意义不明，函数内对象在函数结束就会销毁，UpdateTime计算帧率的函数，在渲染循环比较常见

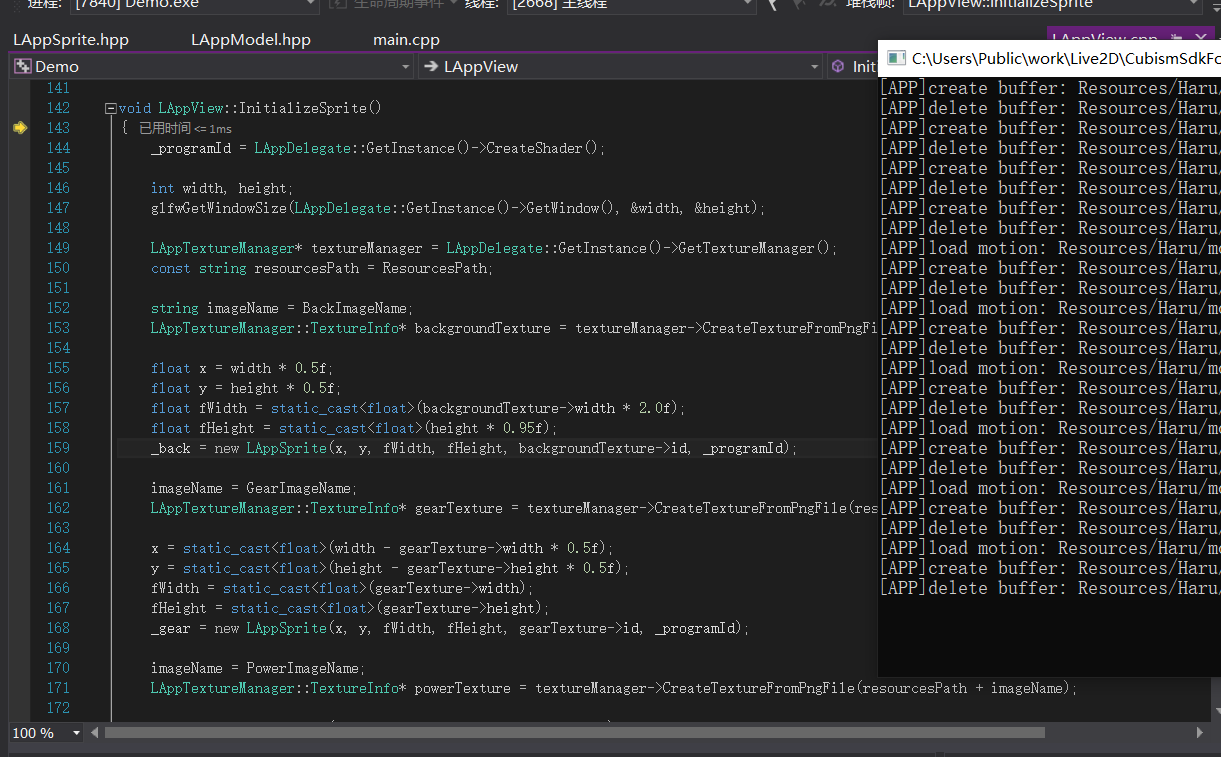

初始化Sprite(精灵)，主要指的是模型以外的控件，比如切换按钮之类的，至于这里的Shader(着色器)，只是一个非常简单的贴图渲染器，至此初始化全部完成。

渲染循环

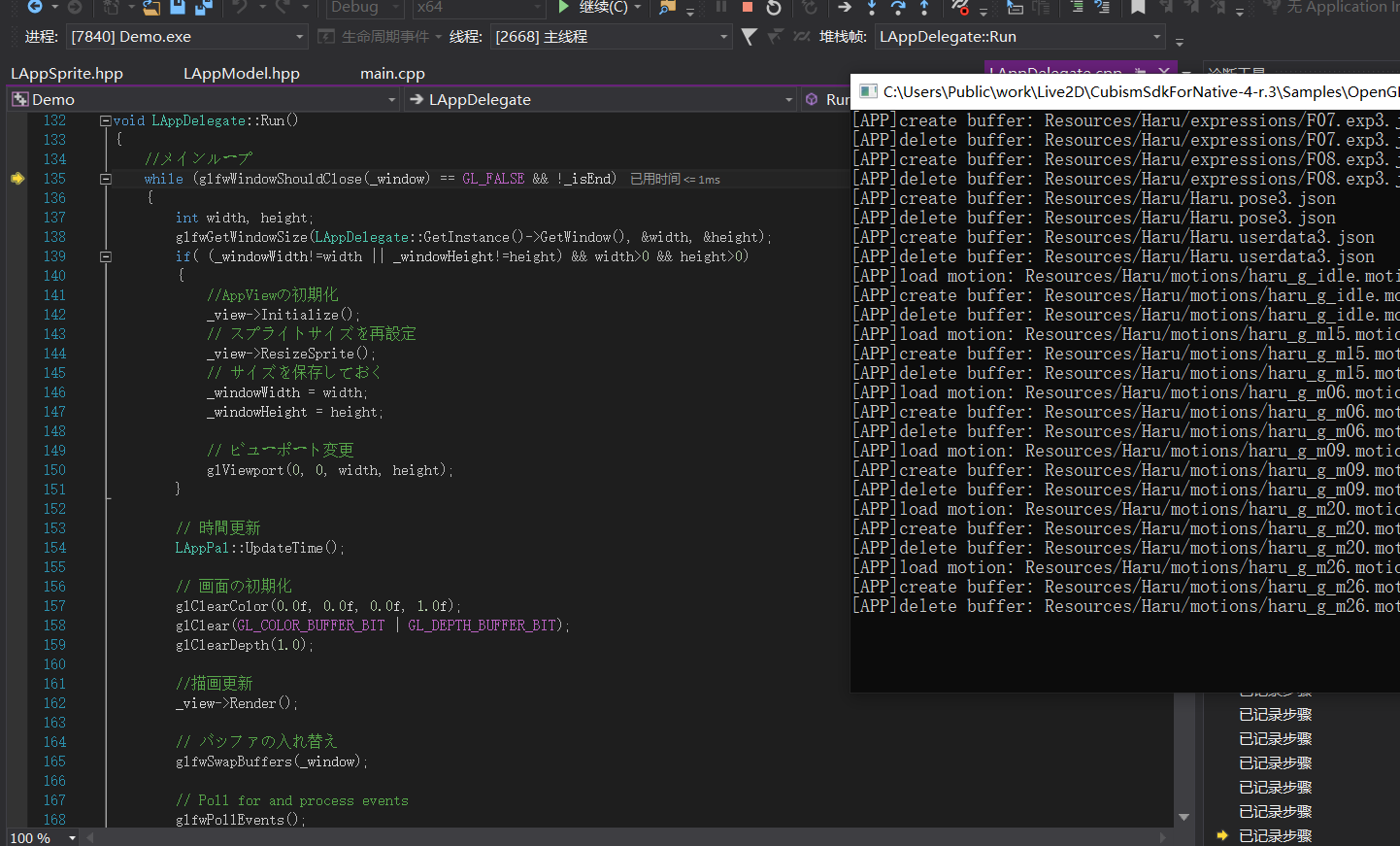

接下来就是常见的循环渲染流程

从中可以发现，view对象的Render是我们需要重点考虑的函数

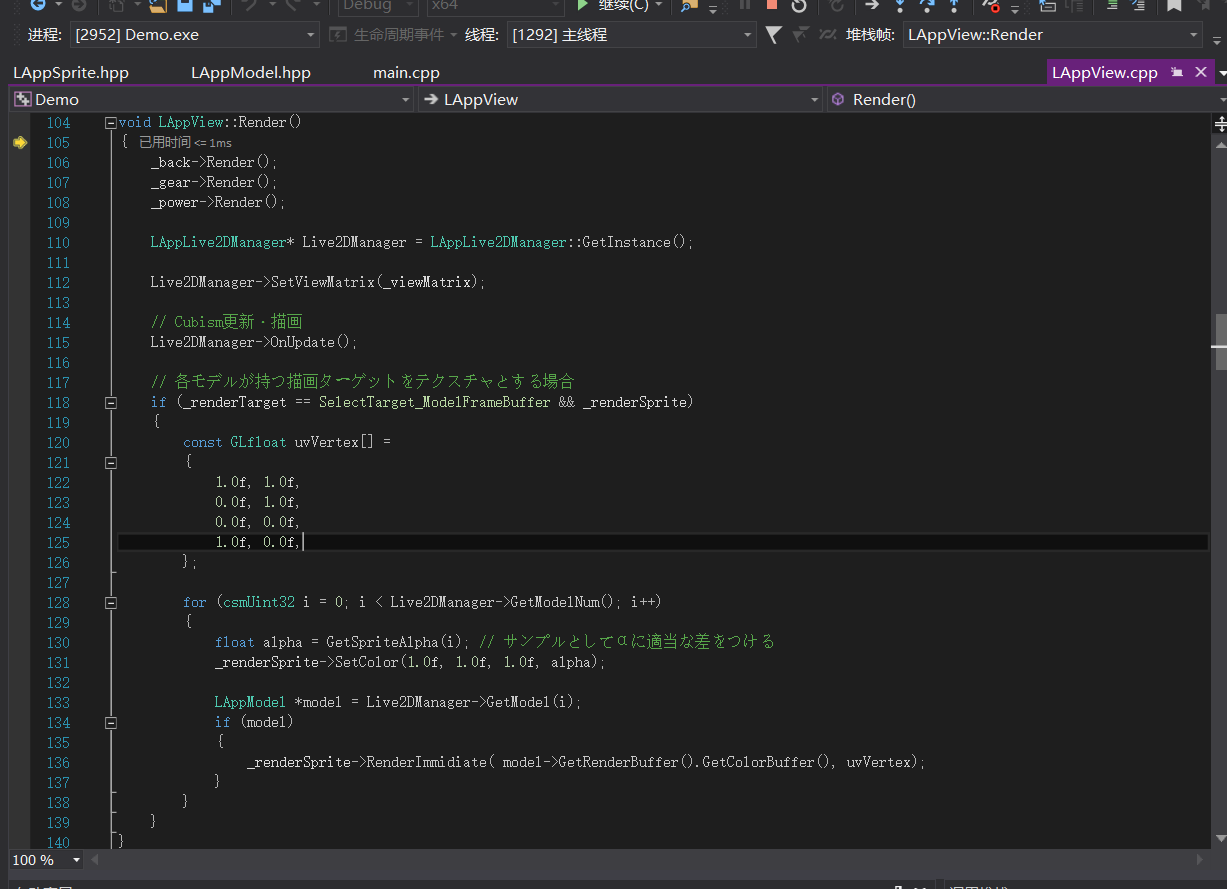

这里总共渲染了四个东西，_back是背景，_gear是右上角切换的齿轮，_power是右下角结束程序的按钮，Live2DManager的OnUpdate是完成我们模型渲染的主要函数，至于下面的_renderTarget，我们之前在不重要部分那里，设置了None，所有并不会执行，如果真需要的话，主要是FrameBuffer的场景，如果2D的话，属实没必要

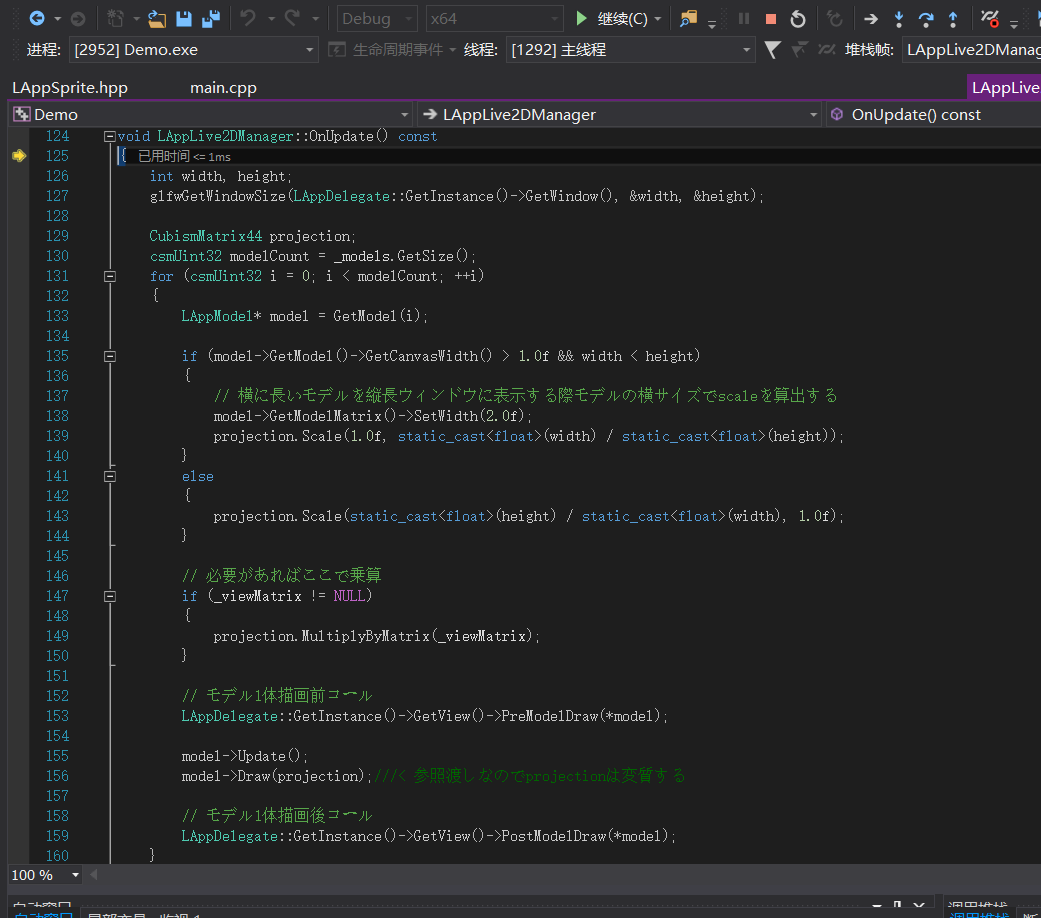

首先看有几个需要渲染的模型，然后放到for循环内逐个实现。对于单个模型渲染，先获取到model对象，然后计算投影矩阵projection，接着是draw部分。PreModelDraw和PostModelDraw没啥意义，重要的是Update和Draw，因为模型并非静止的，所以其动态数据在Update内计算完，然后通过Draw结束绘制，Draw可以在框架内完成，我们来看看Update到底更新了些什么数据

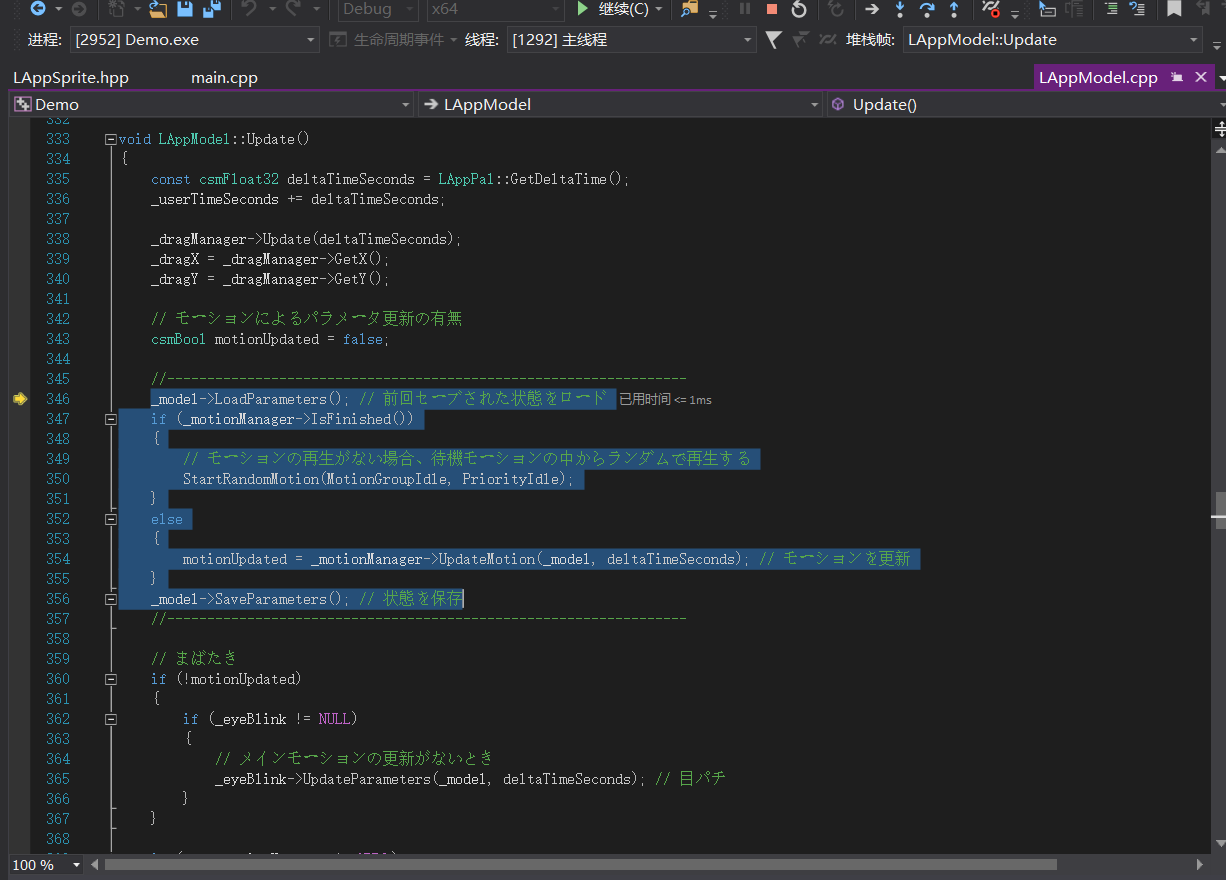

这里有许多东西都属于框架内，deltaTimeSeconds有于记录当前帧有多少秒，_dragX和_dragY记录鼠标点击的位置，这并不准确，如果你运行示例的话，长按鼠标并移动，模型会跟踪你移动的位置，松开后则记录此坐标并在下一次点击前都不会改变。LoadParameters即加载参数组，这就是我们之前在模型格式分析中所讲的参数，不同的参数对应不同的图形状态，事实上Live2D模型的本质其实是，多元变量到图片的连续映射。接着检验某个动作是否结束，结束的话随机再播放一个动作，未结束的话将动作更新delta时间。接着是eyeblink(眨眼)，它相当于一组特设参数，掌管特殊功能，与下面的唇语言同步同理

眨眼比较简单，直接UpdateParameters更新参数即可

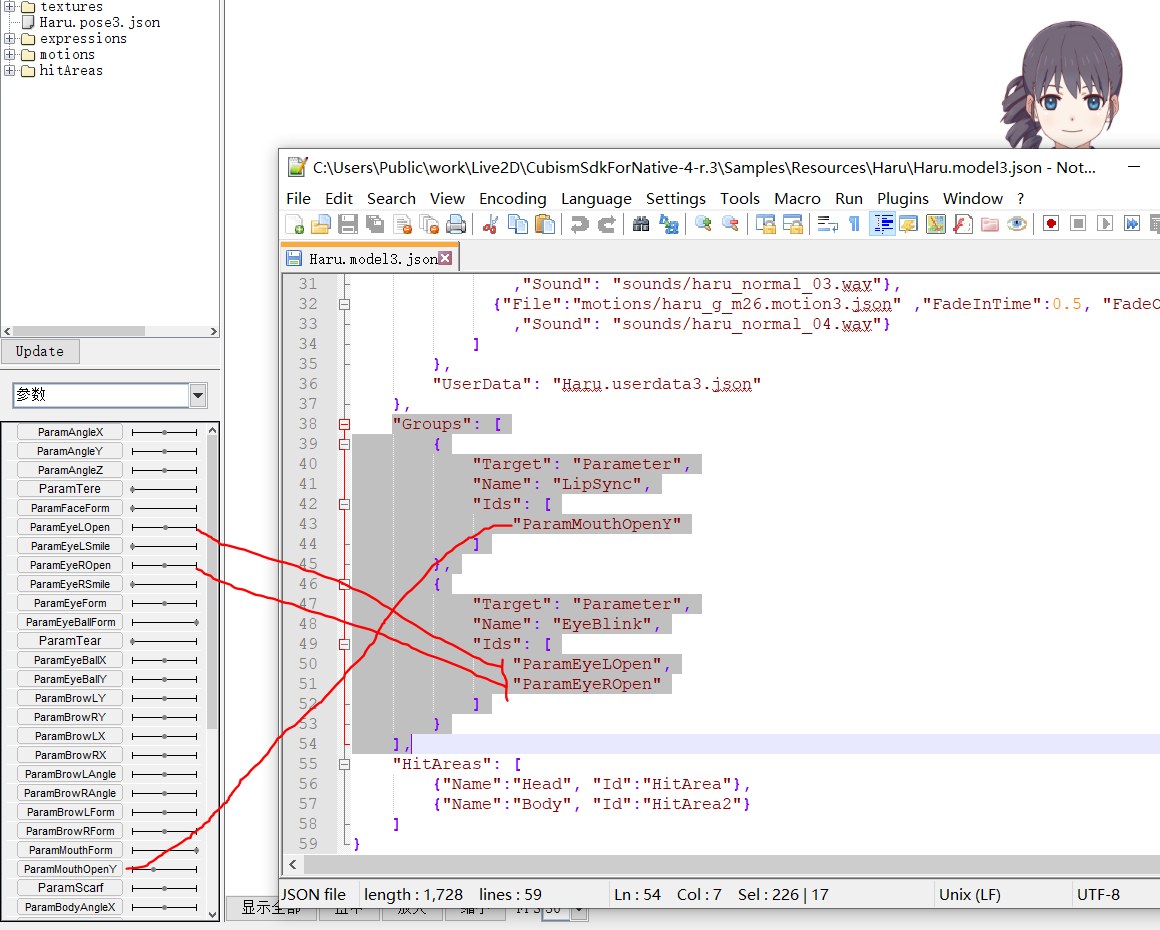

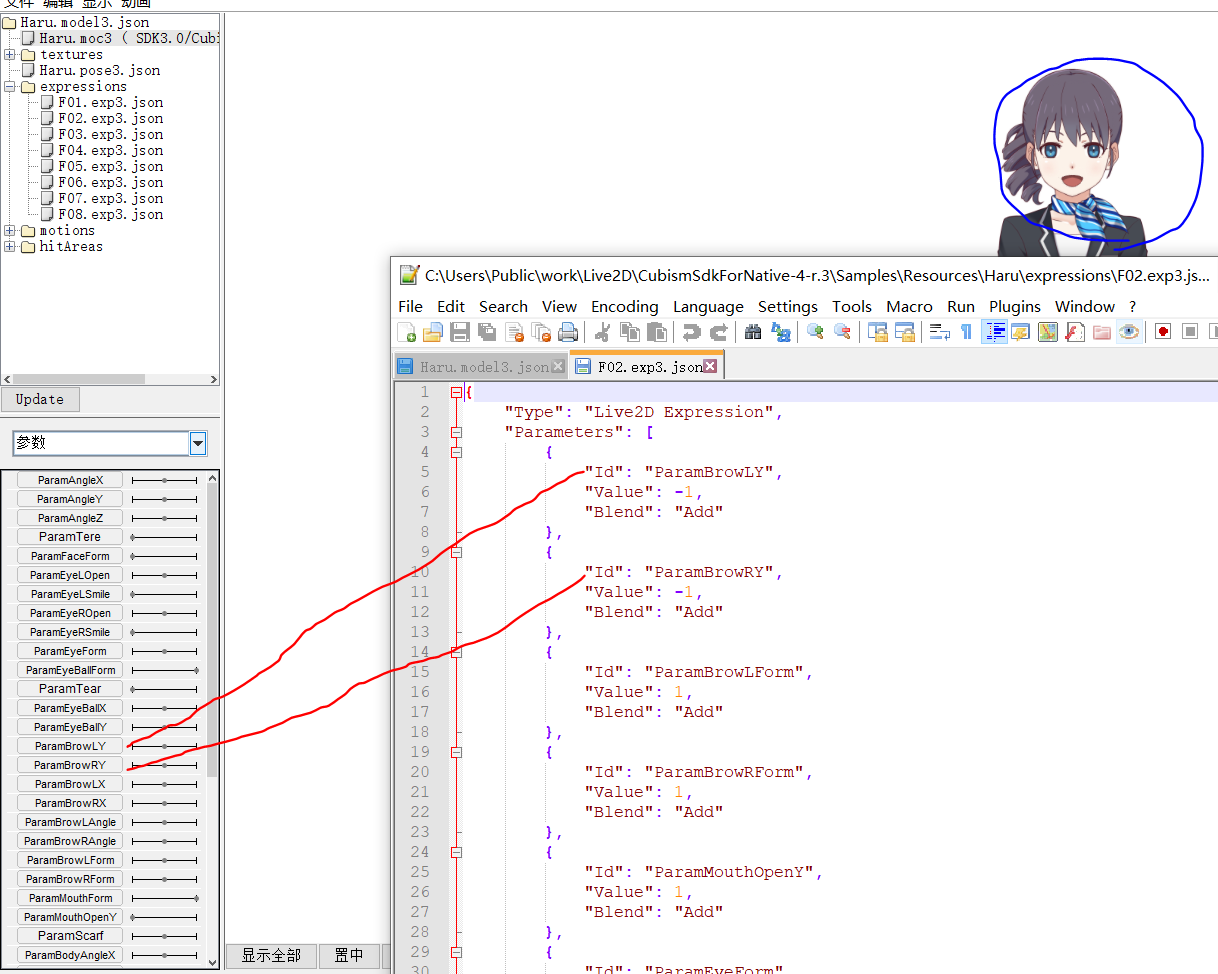

expression(表情)也是一组特殊的参数

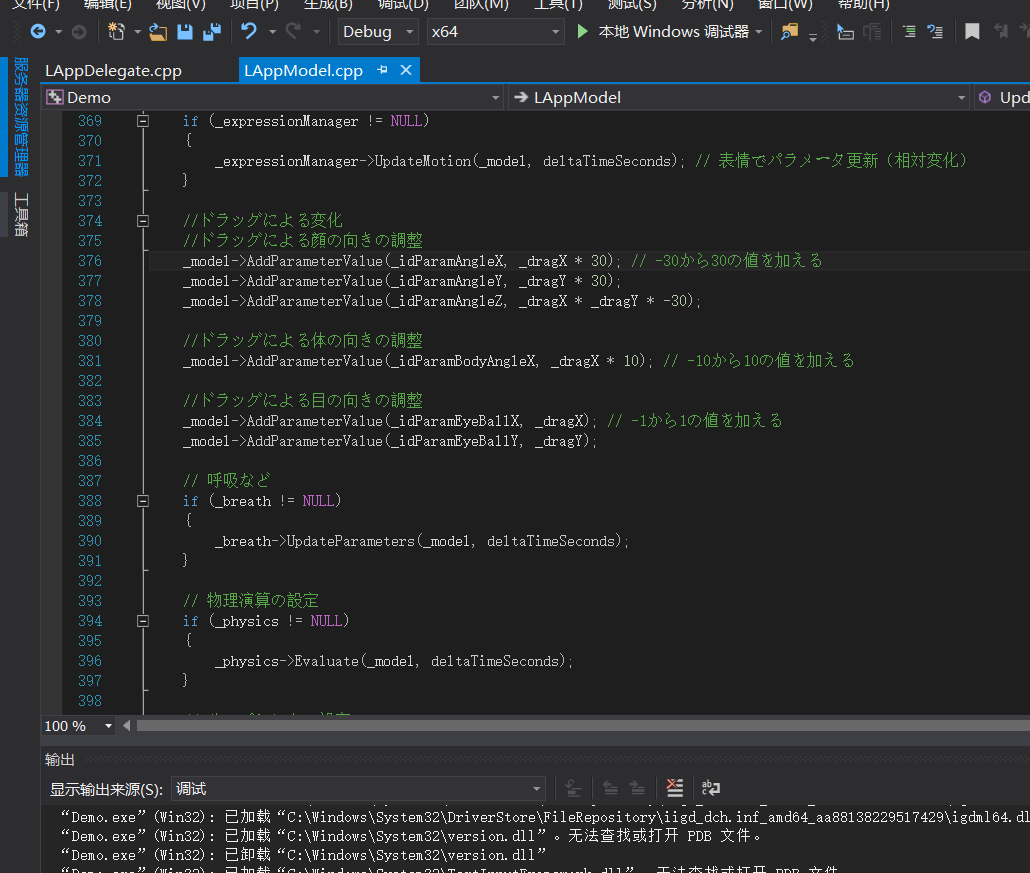

blend和value联合运算表示在默认值上进行运算，这里用UpdateMotion，就当是规定，不用管它。然后就是一组更加专一的参数更新，它们连ID名字都是固定的，其实你可以在任何一个模型上发现这一组参数，使用Add和Update更新参数的区别在于，前者直接使用绝对数值，后者相对当前数组进行变换，所以我们会发现执行UpdatePara的前后会有一个参数加载和保存的过程。breath和下面的pose一样，属于基本没怎么用过的东西，无关紧要的玩意

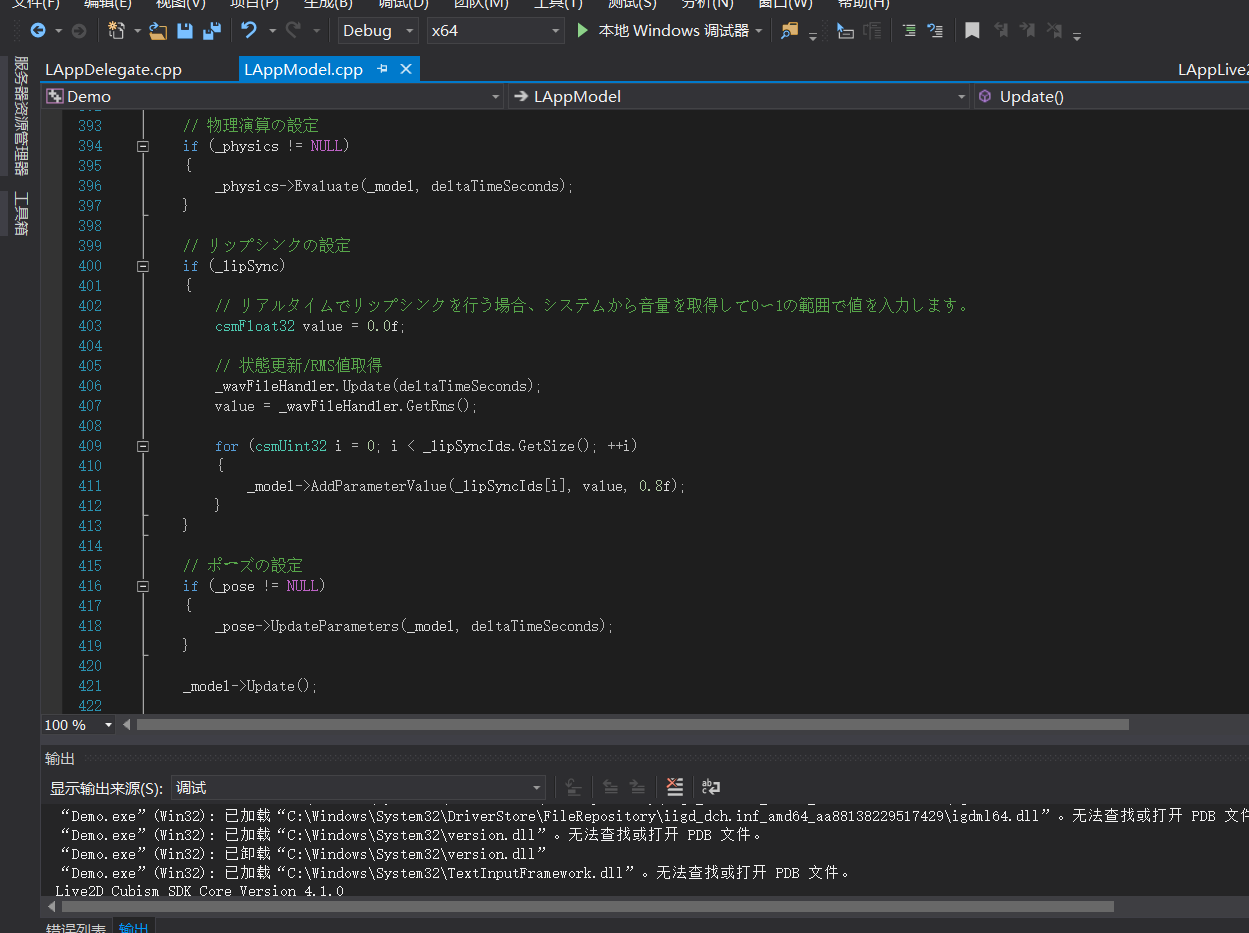

最后的部分，physics和pose基本不用，这里的物理演算，指的不是头发随风飘动之类的，而是提供碰撞框，但我们在开发过程中并不需要如此精细的碰撞框。lipSync则是wav语音与唇部动作同步用的，勉强还行，跟着写就完事了。一个画面分好几个部分的参数来渲染，其实这正是我们需要做的事情。至此源码的大体流程，我们了解的差不多了。

流程梳理

或许读完源码后，还有些头晕，让我们稍微梳理一下正个渲染应该做些什么吧。整个程序大体上就两个部分，初始化和循环渲染。
在初始化阶段，我们首先要往常OpenGL相关的初始化配置，这部分没什么好说的。LAppView只是一个参数集合体，对于我们接下来的简单实例来说，是不需要的，当然平常开发的话，多做些封装是一个好习惯。接下来是CubismFrame的StartUp(启动)和Initialize(初始化)，直接调用框架内的函数即可。然后是模型数据的读取和解析，仿照Manager的ChangeScene即可。模型的数据会存储在LAppModel内，这部分与框架内核联系过于紧密，甚至直接继承框架内的类后，直接使用内部变量，所以LAppModel只能直接照搬。在LAppModel内引用了不少东西，我们一一来看，LAppDefine是常量集，包含众多可调参数，没有依赖，可以保留，LAppPal包含了文件读取，日志输出，时间记录等常用功能，只依赖LAppDefine，也可以保留，LAppWavFileHandler是音频文件读取类，依赖于前两个东西，可以保留，LAppTextureManager包含了图片读取(使用stb_image库)，将图片载入GPU等功能，懒得写的话，值得保留。剩下两个东西没有必要，我们直接去除。
在渲染阶段，就没有那么复杂了，在循环内完成OpenGL基础更新后，更新view即可，view内有四个东西更新，只有其中的model更新是我们需要的，其它的直接扔了吧。

实现案例

说了这么多，我们来实际操作一下，看看如何应用于开发之中吧。

准备阶段

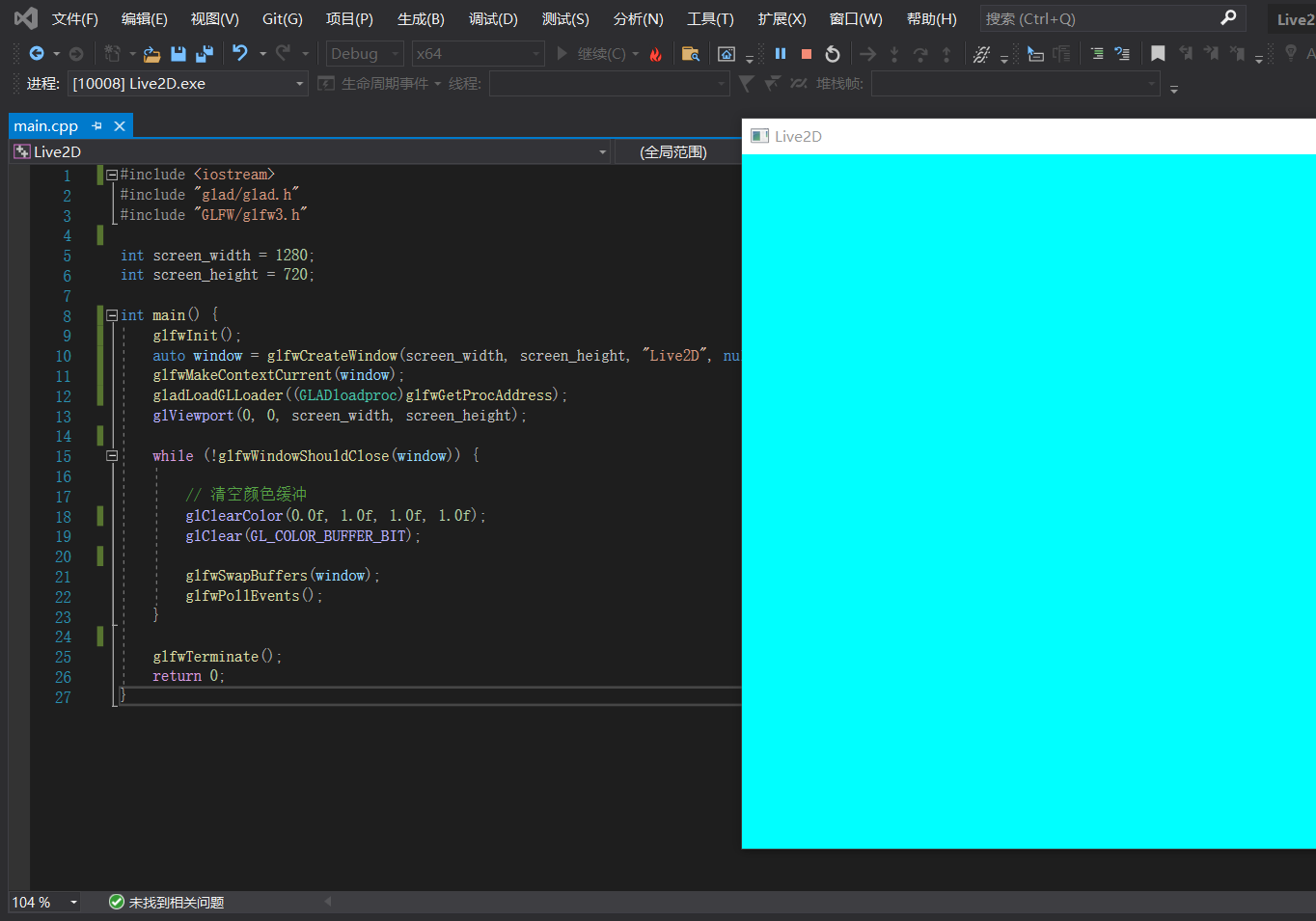

首先创建一个空白工程，配置好OpenGL的基础环境

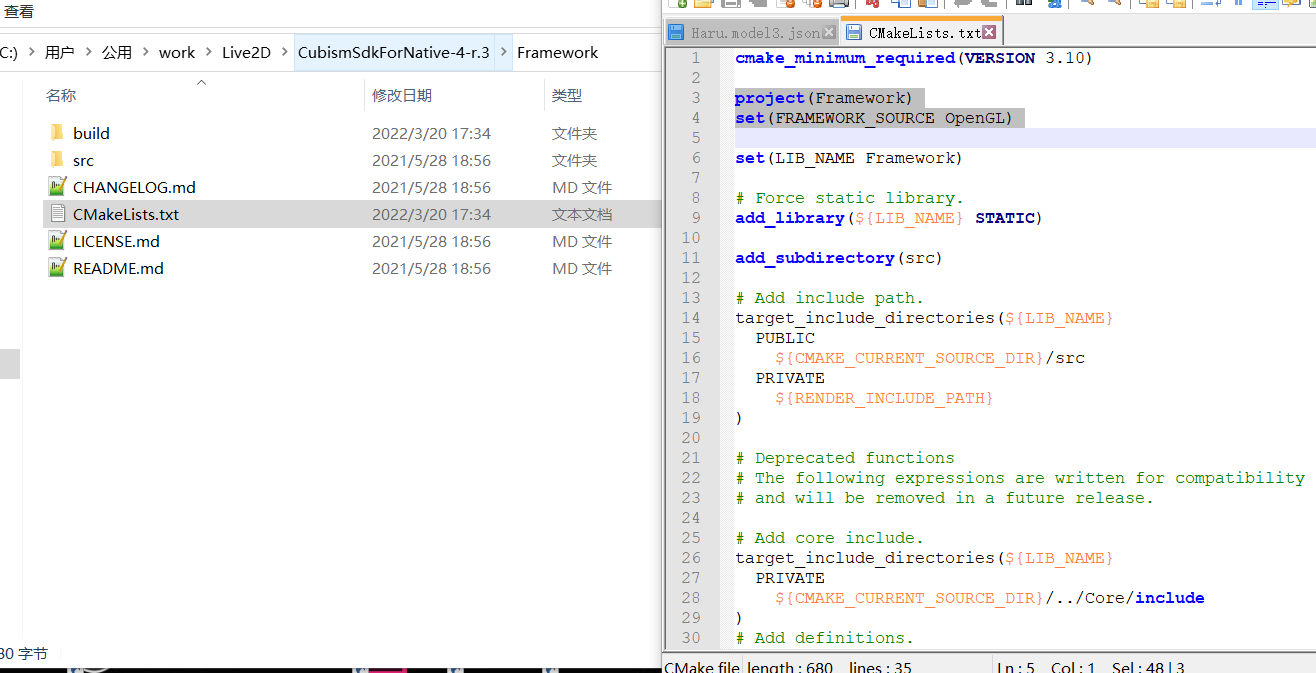

进入Framework，对CMakeLists添加如下图的两句话，保证我们使用OpenGL作为引擎

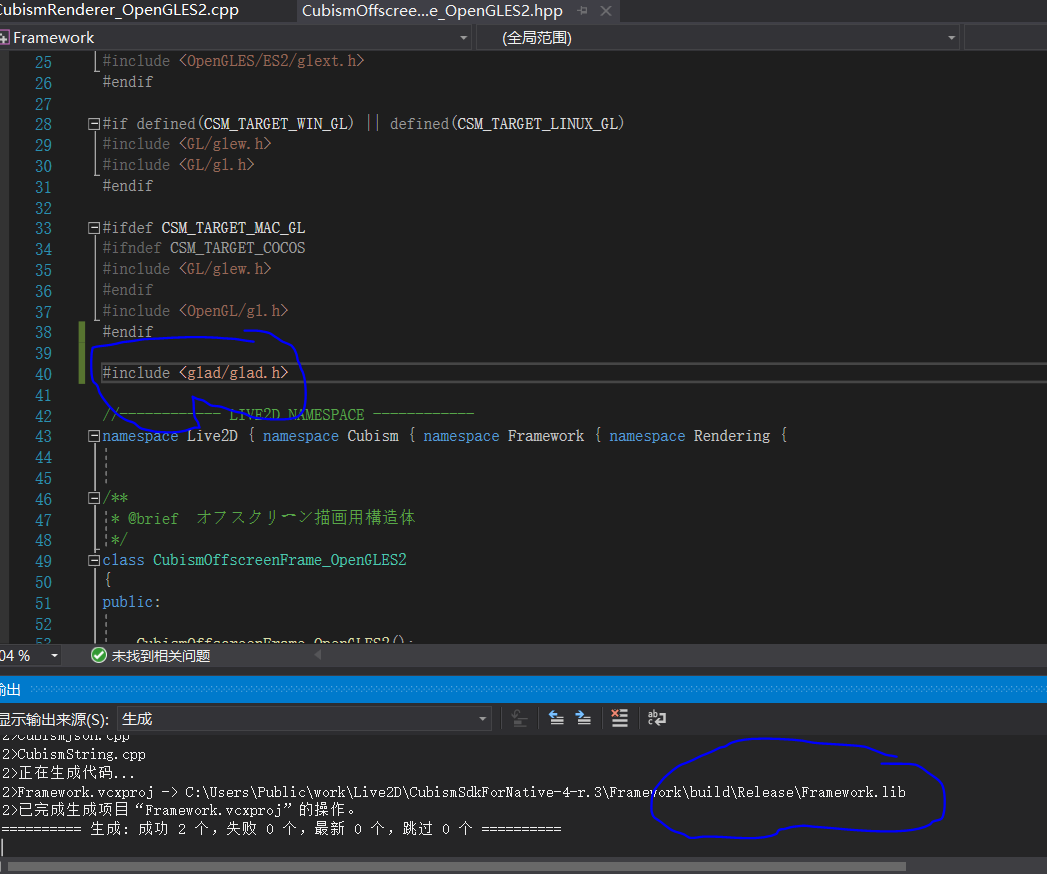

然后使用CMake构建VS工程，先别急着构建，进入Rendering/OpenGL，打开CubismOffscreenSurface_OpenGLES2.hpp

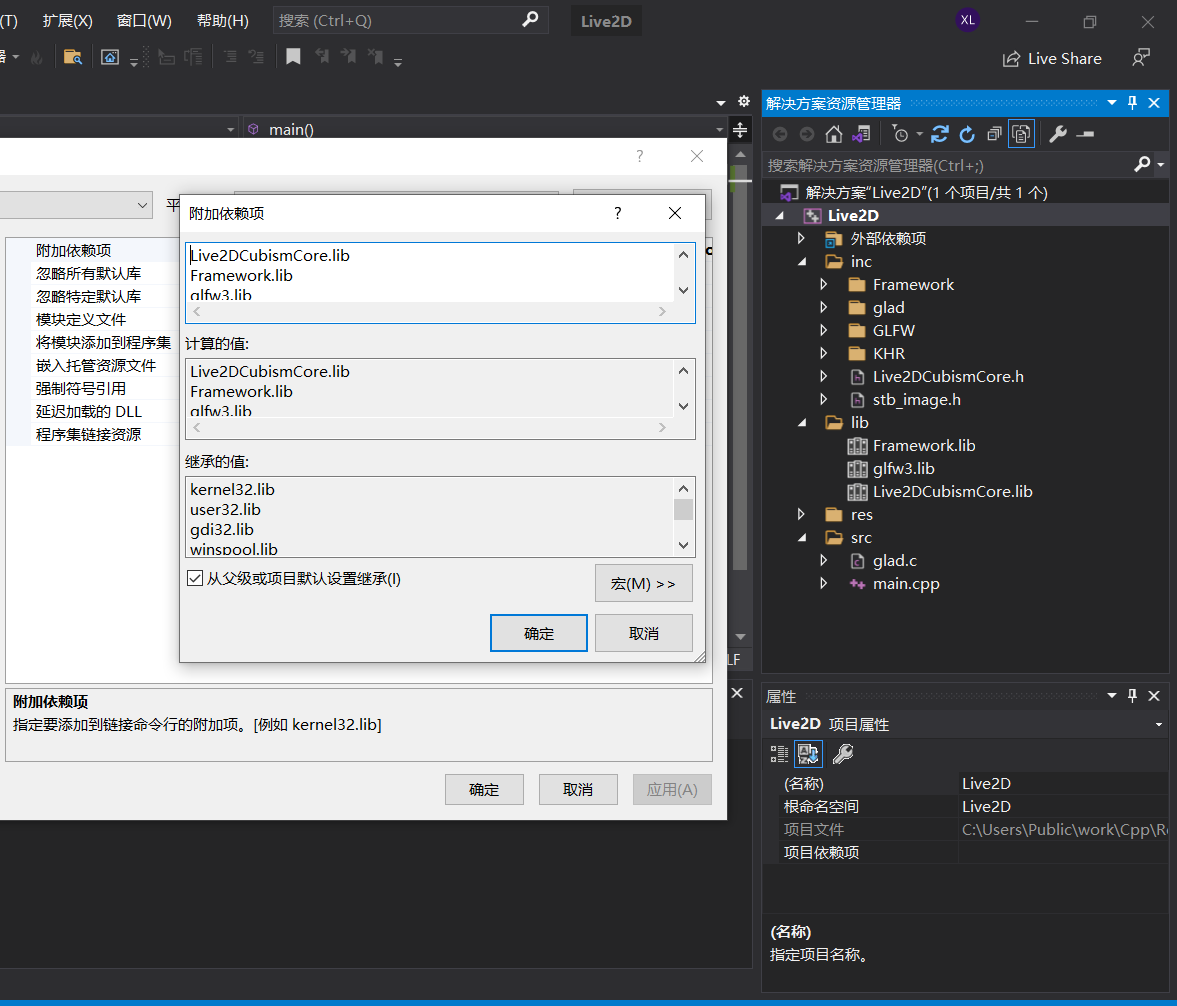

把你的opengl头文件添加进去(这里使用glad)，实在不行用系统也行，只要有头文件就够了，因为我们生成lib文件，没有进行链接，然后构建，即可获得Framework.lib文件。最后把Framework的头文件全部拷入我们的工程，然后再拷入Core的头文件和lib文件，这样准备工作就完成了，大体架构如下

代码实现

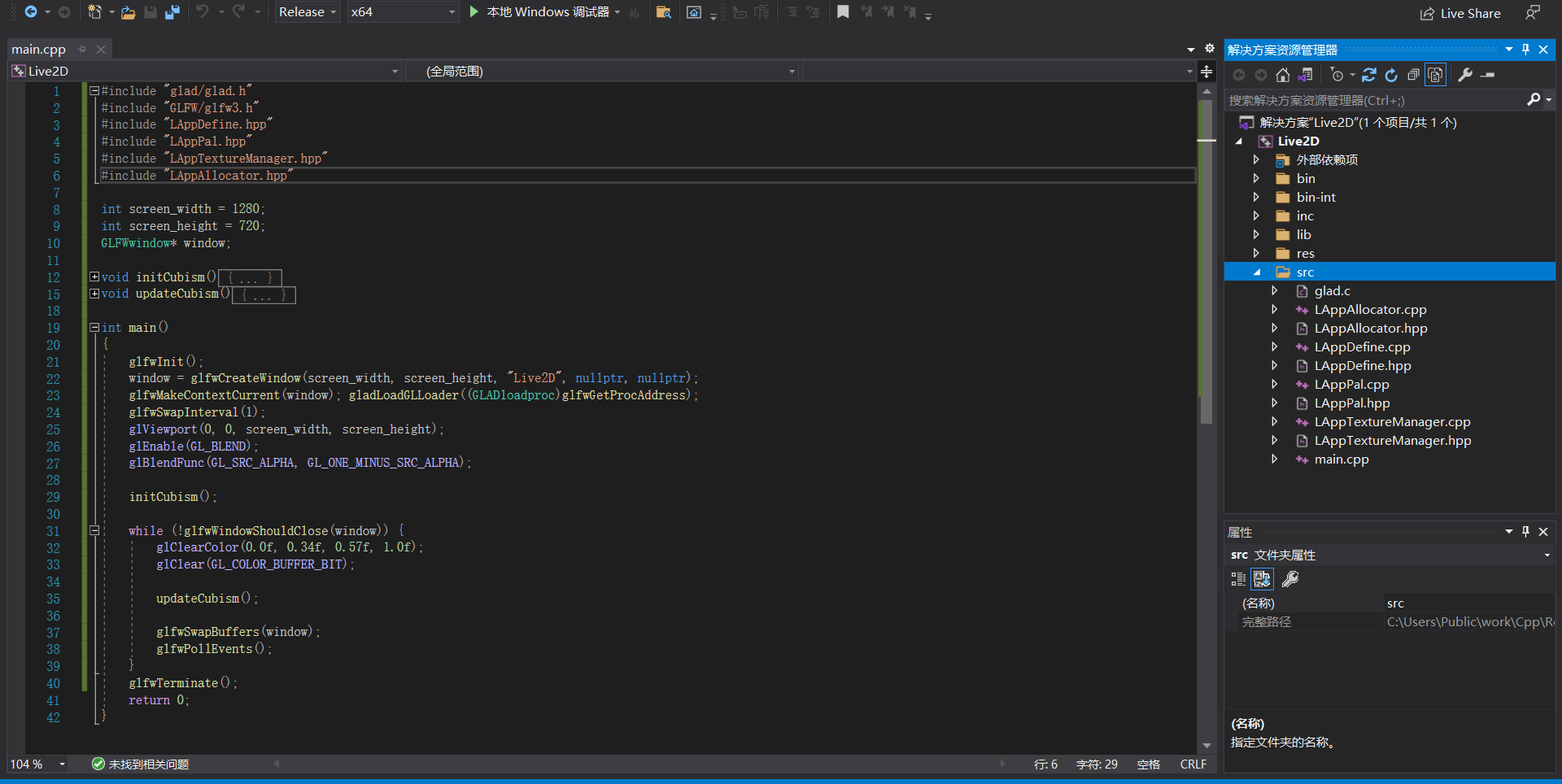

导入之前说的一些比较实用的类，然后大体写一个基本框架代码如下

至于全局变量还有些什么，等我们需要的时候再添加进去即可。
首先我们初始化Framework

1
2
3
4
5
CubismFramework::Option cubismOption;
    cubismOption.LogFunction = LAppPal::PrintMessage;
    cubismOption.LoggingLevel = LAppDefine::CubismLoggingLevel;
    CubismFramework::StartUp(&cubismAllocator, &cubismOption);
    CubismFramework::Initialize();

cubismAllocator是内存分配器会被应用，所以作为全局变量，防止被销毁。然后是模型数据的加载

1
2
3
4
std::string modelPath = "res/Rice/";
    std::string modelJsonName = "Rice.model3.json";
    model = new LAppModel();
    model->init(modelPath.c_str(), modelJsonName.c_str());

我们选用可爱的Rice酱来演示，这里的LAppModel与实例一样，继承自CubismUserModel，但拥用更简单的内容。之所以这样做主要是因为CubismUserModel里面许多重要的绘制函数都是protected的，所以只能用子类来实现调用

1
2
3
4
5
6
7
8
9
10
11
12
13
14
model->update();

CubismMatrix44 projection;
if (model->GetModel()->GetCanvasWidth() > 1.0f && screen_width < screen_height)
{
    model->GetModelMatrix()->SetWidth(2.0f);
    projection.Scale(1.0f, static_cast<float>(screen_width) / static_cast<float>(screen_height));
}
else
{
    projection.Scale(static_cast<float>(screen_height) / static_cast<float>(screen_width), 1.0f);
}
model->GetRenderer<Rendering::CubismRenderer_OpenGLES2>()->SetMvpMatrix(&projection);
model->GetRenderer<Rendering::CubismRenderer_OpenGLES2>()->DrawModel();

然后是更新部分也比较简单，先模型数据update一下，然后再调用model的renderer进行绘制，我们在update里实现的比较简单，就是进行motion的轮流播放，但这样还没结束

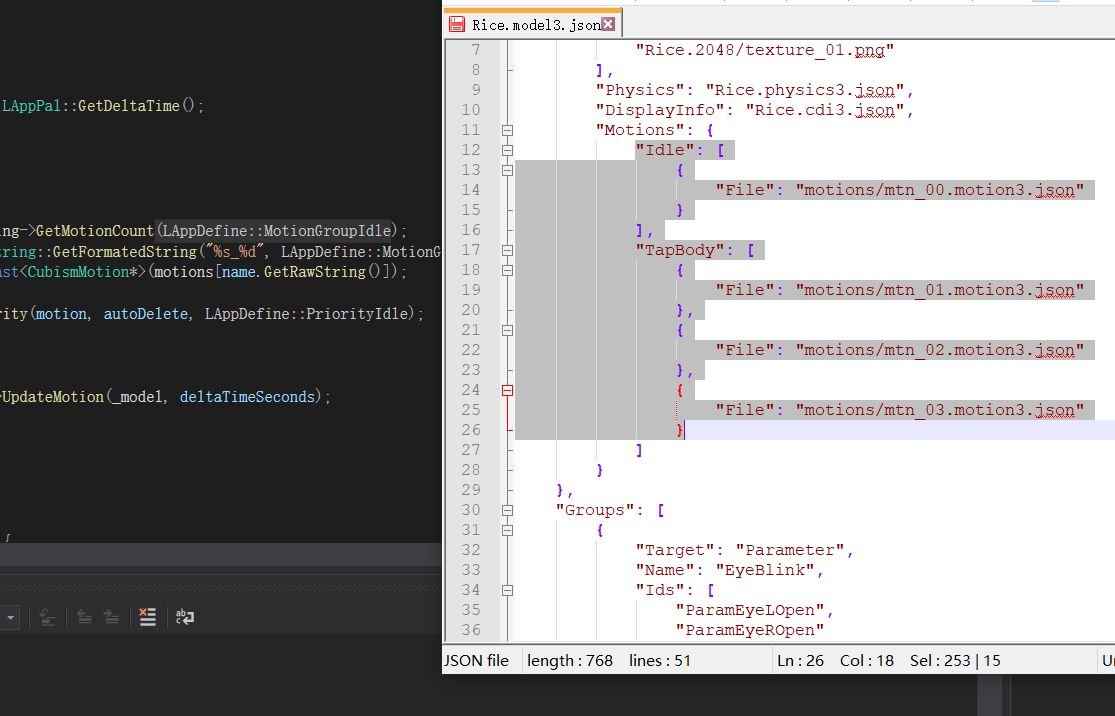

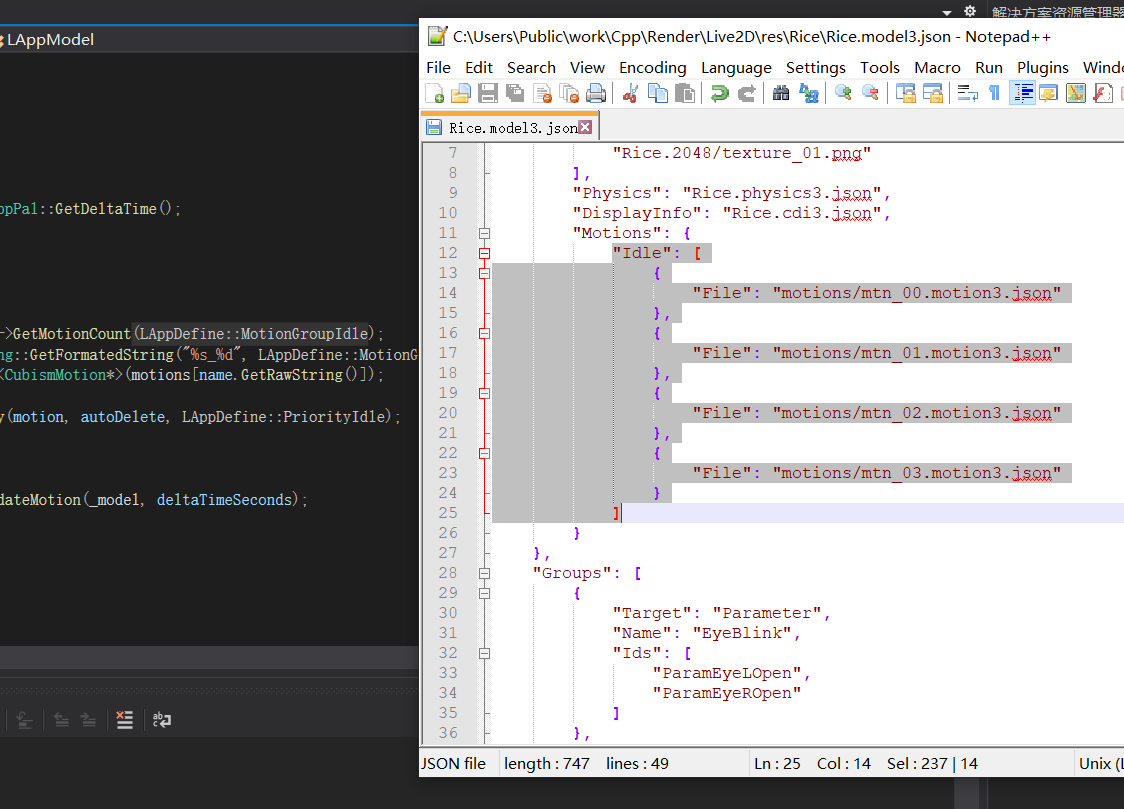

从配置中，我们可以看到，在4个motion里，只有1个是我们调用的Idle类型，所有我们进行如下修改

至此基本可以算完成了，我们运行一下

可以看到，我们的Rice酱已经正常的运动起来了。最后附上整个文件的源码

main.cpp
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
#include "glad/glad.h"
#include "GLFW/glfw3.h"
#include "LAppDefine.hpp"
#include "LAppPal.hpp"
#include "LAppTextureManager.hpp"
#include "LAppAllocator.hpp"

#include "CubismModelSettingJson.hpp"
#include "Model/CubismModel.hpp"
#include "Model/CubismUserModel.hpp"
#include "Utils/CubismString.hpp"
#include "Motion/CubismMotion.hpp"
#include "Id/CubismIdManager.hpp"
#include "Rendering/OpenGL/CubismRenderer_OpenGLES2.hpp"

int screen_width = 1280;
int screen_height = 720;
GLFWwindow* window;

using namespace Csm;
using namespace Live2D::Cubism::Framework;
LAppAllocator cubismAllocator;
LAppTextureManager* textureManager;

class LAppModel : public Csm::CubismUserModel
{
public:
    LAppModel() : CubismUserModel() {}

    void init(const csmChar* dir, const csmChar* fileName) {
        //Load Data
        csmSizeInt size;
        csmString path = csmString(dir) + fileName;
        csmByte* buffer = LAppPal::LoadFileAsBytes(path.GetRawString(), &size);
        ICubismModelSetting* setting = new CubismModelSettingJson(buffer, size);
        modelSetting = setting;
        LAppPal::ReleaseBytes(buffer);

        //Load Model
        modelHomeDir = dir;
        Load(setting);
    }
    void update() {
        const csmFloat32 deltaTimeSeconds = LAppPal::GetDeltaTime();

        csmBool motionUpdated = false;
        _model->LoadParameters();
        if (_motionManager->IsFinished())
        {
            index = (index + 1) % modelSetting->GetMotionCount(LAppDefine::MotionGroupIdle);
            csmString name = Utils::CubismString::GetFormatedString("%s_%d", LAppDefine::MotionGroupIdle, index);
            CubismMotion* motion = static_cast<CubismMotion*>(motions[name.GetRawString()]);
            csmBool autoDelete = false;
            _motionManager->StartMotionPriority(motion, autoDelete, LAppDefine::PriorityIdle);
        }
        else
        {
            motionUpdated = _motionManager->UpdateMotion(_model, deltaTimeSeconds);
        }
        _model->SaveParameters();
        _model->Update();
    }
private:
    csmInt32 index = -1;
    void Load(ICubismModelSetting* setting) {
        csmByte* buffer;
        csmSizeInt size;
        csmString path = setting->GetModelFileName();
        path = modelHomeDir + path;
        buffer = LAppPal::LoadFileAsBytes(path.GetRawString(), &size);
        LoadModel(buffer, size);
        LAppPal::ReleaseBytes(buffer);

        csmMap<csmString, csmFloat32> layout;
        setting->GetLayoutMap(layout);
        _modelMatrix->SetupFromLayout(layout);
        _model->SaveParameters();

        //Load Motion
        for (csmInt32 i = 0; i < setting->GetMotionGroupCount(); i++)
        {
            const csmChar* group = setting->GetMotionGroupName(i);
            const csmInt32 count = setting->GetMotionCount(group);
            for (csmInt32 i = 0; i < count; i++)
            {
                csmString name = Utils::CubismString::GetFormatedString("%s_%d", group, i);
                csmString path = setting->GetMotionFileName(group, i);
                path = modelHomeDir + path;

                LAppPal::PrintLog("[APP]load motion: %s => [%s_%d] ", path.GetRawString(), group, i);

                csmByte* buffer;
                csmSizeInt size;
                buffer = LAppPal::LoadFileAsBytes(path.GetRawString(), &size);
                CubismMotion* tmpMotion = static_cast<CubismMotion*>(LoadMotion(buffer, size, name.GetRawString()));

                csmFloat32 fadeTime = setting->GetMotionFadeInTimeValue(group, i);
                if (fadeTime >= 0.0f)
                {
                    tmpMotion->SetFadeInTime(fadeTime);
                }
                fadeTime = setting->GetMotionFadeOutTimeValue(group, i);
                if (fadeTime >= 0.0f)
                {
                    tmpMotion->SetFadeOutTime(fadeTime);
                }
                motions[name] = tmpMotion;
                LAppPal::ReleaseBytes(buffer);
            }
        }

        //Load Texture
        CreateRenderer();
        textureManager = new LAppTextureManager();
        for (csmInt32 modelTextureNumber = 0; modelTextureNumber < setting->GetTextureCount(); modelTextureNumber++)
        {
            csmString texturePath = setting->GetTextureFileName(modelTextureNumber);
            texturePath = modelHomeDir + texturePath;

            LAppTextureManager::TextureInfo* texture = textureManager->CreateTextureFromPngFile(texturePath.GetRawString());
            const csmInt32 glTextueNumber = texture->id;

            GetRenderer<Rendering::CubismRenderer_OpenGLES2>()->BindTexture(modelTextureNumber, glTextueNumber);
        }
        GetRenderer<Rendering::CubismRenderer_OpenGLES2>()->IsPremultipliedAlpha(false);
    }
    Csm::csmString modelHomeDir;
    Csm::ICubismModelSetting* modelSetting;
    Csm::csmMap<Csm::csmString, Csm::ACubismMotion*> motions;
};
LAppModel* model;


void initCubism() {
    //Framework Init
    CubismFramework::Option cubismOption;
    cubismOption.LogFunction = LAppPal::PrintMessage;
    cubismOption.LoggingLevel = LAppDefine::CubismLoggingLevel;
    CubismFramework::StartUp(&cubismAllocator, &cubismOption);
    CubismFramework::Initialize();

    //Model Init
    std::string modelPath = "res/Rice/";
    std::string modelJsonName = "Rice.model3.json";
    model = new LAppModel();
    model->init(modelPath.c_str(), modelJsonName.c_str());

    LAppPal::UpdateTime();
};
//const csmFloat32 userTimeSeconds;
void updateCubism() {
    //update
    model->update();

    //draw
    CubismMatrix44 projection;
    if (model->GetModel()->GetCanvasWidth() > 1.0f && screen_width < screen_height)
    {
        model->GetModelMatrix()->SetWidth(2.0f);
        projection.Scale(1.0f, static_cast<float>(screen_width) / static_cast<float>(screen_height));
    }
    else
    {
        projection.Scale(static_cast<float>(screen_height) / static_cast<float>(screen_width), 1.0f);
    }
    model->GetRenderer<Rendering::CubismRenderer_OpenGLES2>()->SetMvpMatrix(&projection);
    model->GetRenderer<Rendering::CubismRenderer_OpenGLES2>()->DrawModel();
};

int main()
{
    glfwInit();
    window = glfwCreateWindow(screen_width, screen_height, "Live2D", nullptr, nullptr);
    glfwMakeContextCurrent(window); gladLoadGLLoader((GLADloadproc)glfwGetProcAddress);
    glfwSwapInterval(1);
    glViewport(0, 0, screen_width, screen_height);
    glEnable(GL_BLEND);
    glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);

    initCubism();

    while (!glfwWindowShouldClose(window)) {
        LAppPal::UpdateTime();
        glClearColor(0.0f, 0.0f, 0.0f, 1.0f);
        glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
        glClearDepth(1.0);

        updateCubism();

        glfwSwapBuffers(window);
        glfwPollEvents();
    }
    glfwTerminate();
    return 0;
}

其它SDK

除了我们的原生环境，Live2DCubism还提供了Web环境和Unity环境。我们已经度过了原生环境这个最艰难的部分，其它的其实也就变简单了很多，我们稍微看看其它的SDK吧。

UnitySDK

Unity是如果一个十分常用的游戏开发引擎，同时还基于mono集成了一强大的编辑器，与UE4想比，比较适合多端小型游戏开发，上手也比较简单，SDK则是直接包装为unitypackage，这样的话用起来也不会太过困难。先随便的创建一个空项目，找到我们的资源包

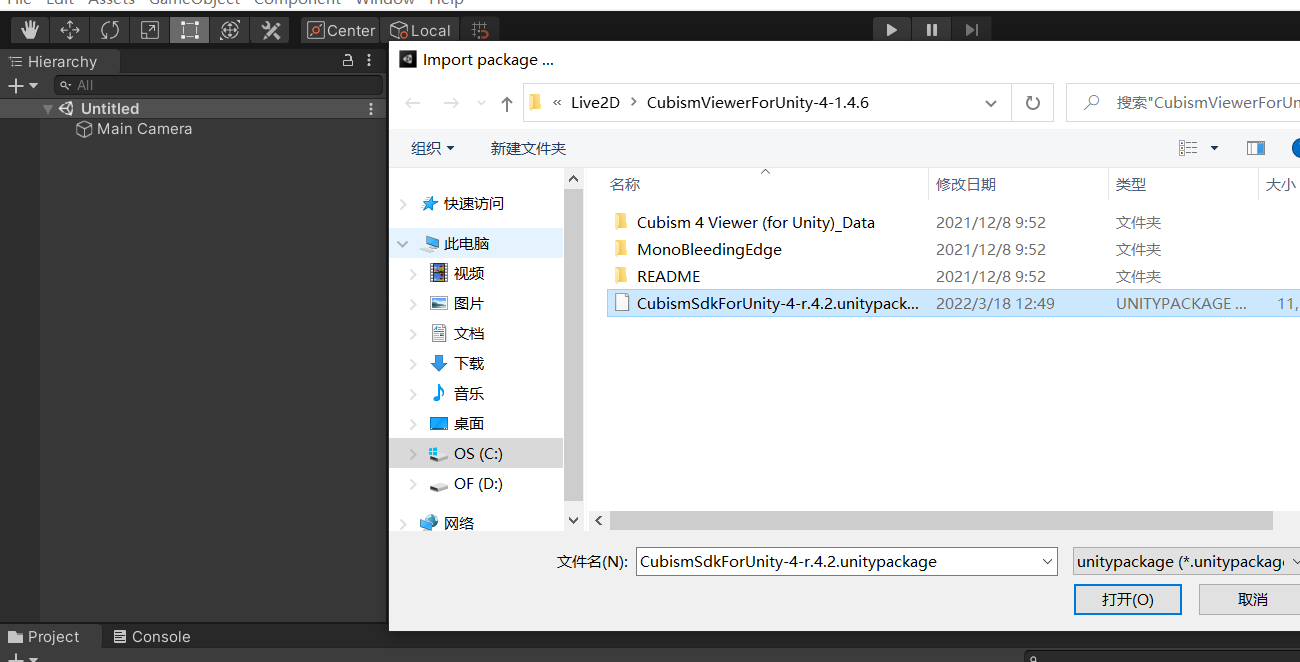

因为在Unity里面，脚本文件cs也属于资源，cs即c#，本来是window上的一门基于net的开发语言，但由于后来mono计划，使它为了一门和java类似的跨平台开发语言，拥有和C差不多的潜力

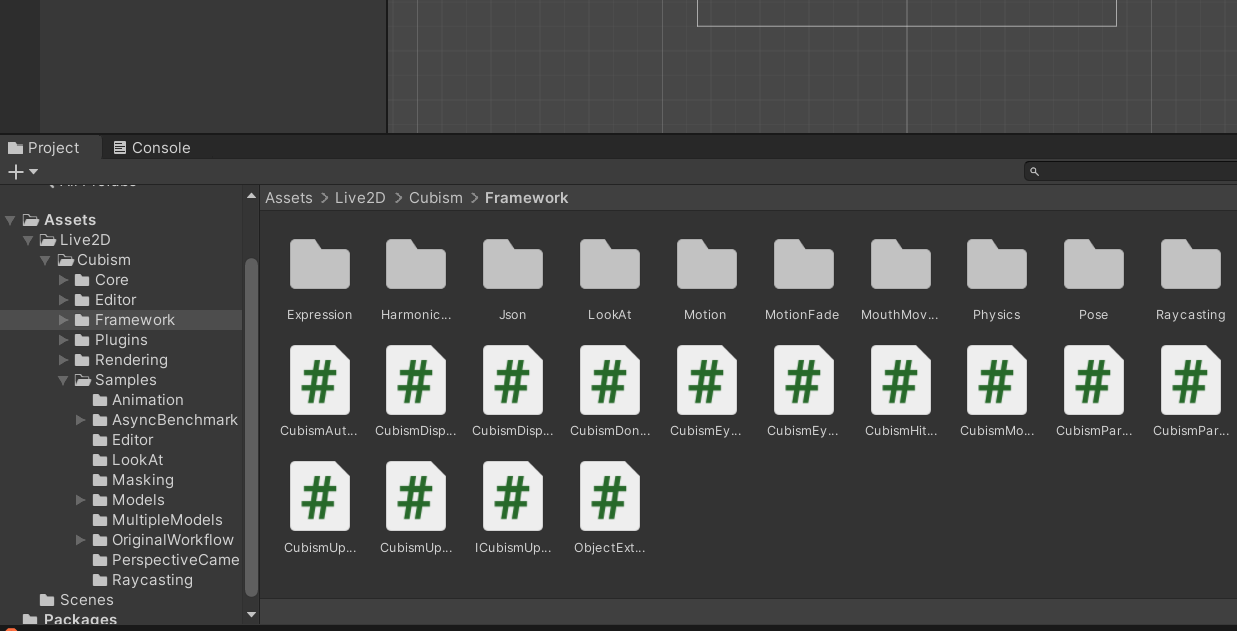

从资源内容来看，Cubism在这里下的功夫，比原生环境多太多了，除了用c#写的core和framework以外，还提供了各种适配Unity工具。但这其实是合情合理的，Live2D大部分的应用场景基本都在于游戏开发，这也可以解释为什么在原生开发的SDK中，还有一个cocos2d引擎版的在里面。

WebSDK

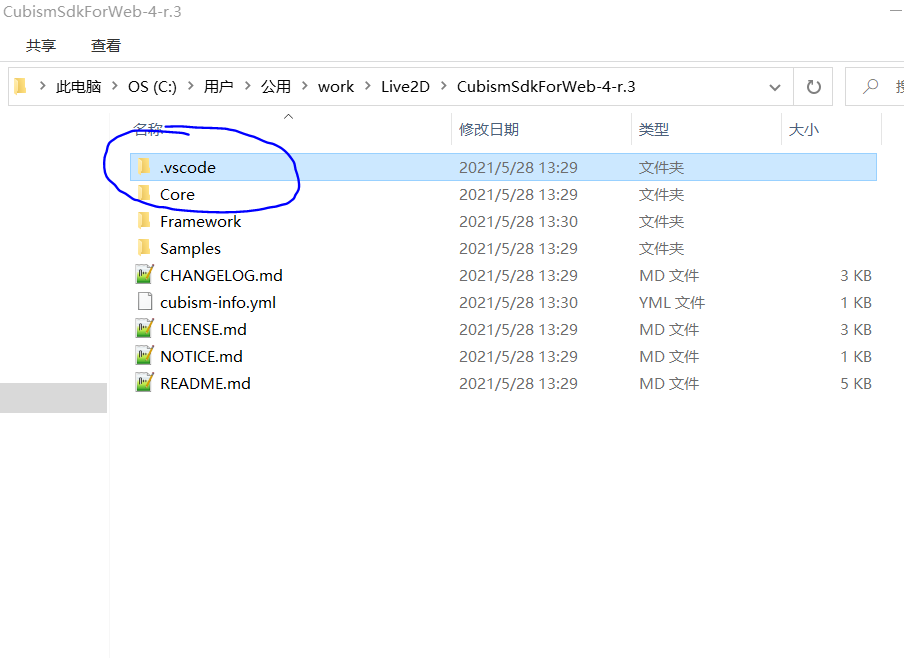

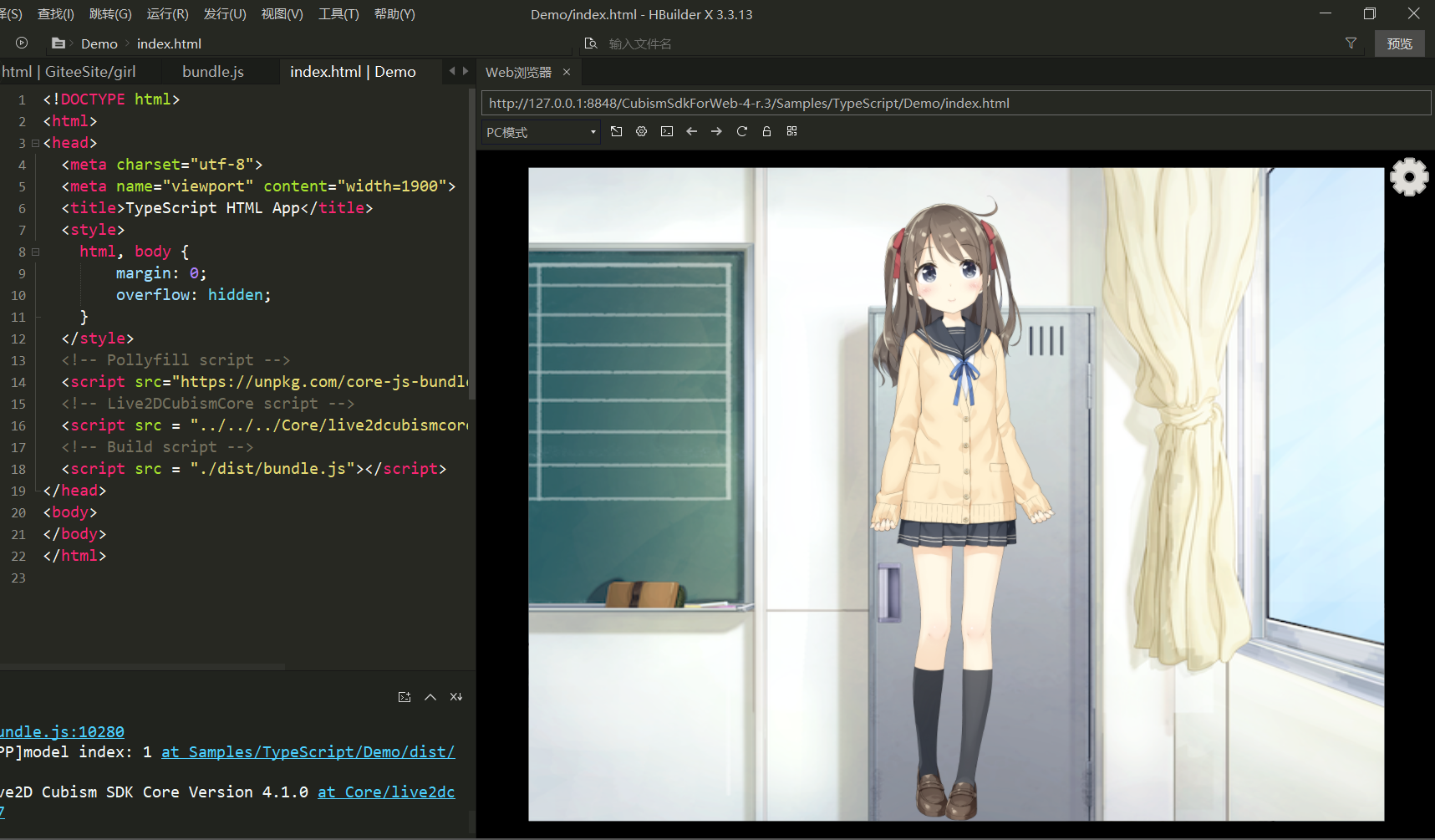

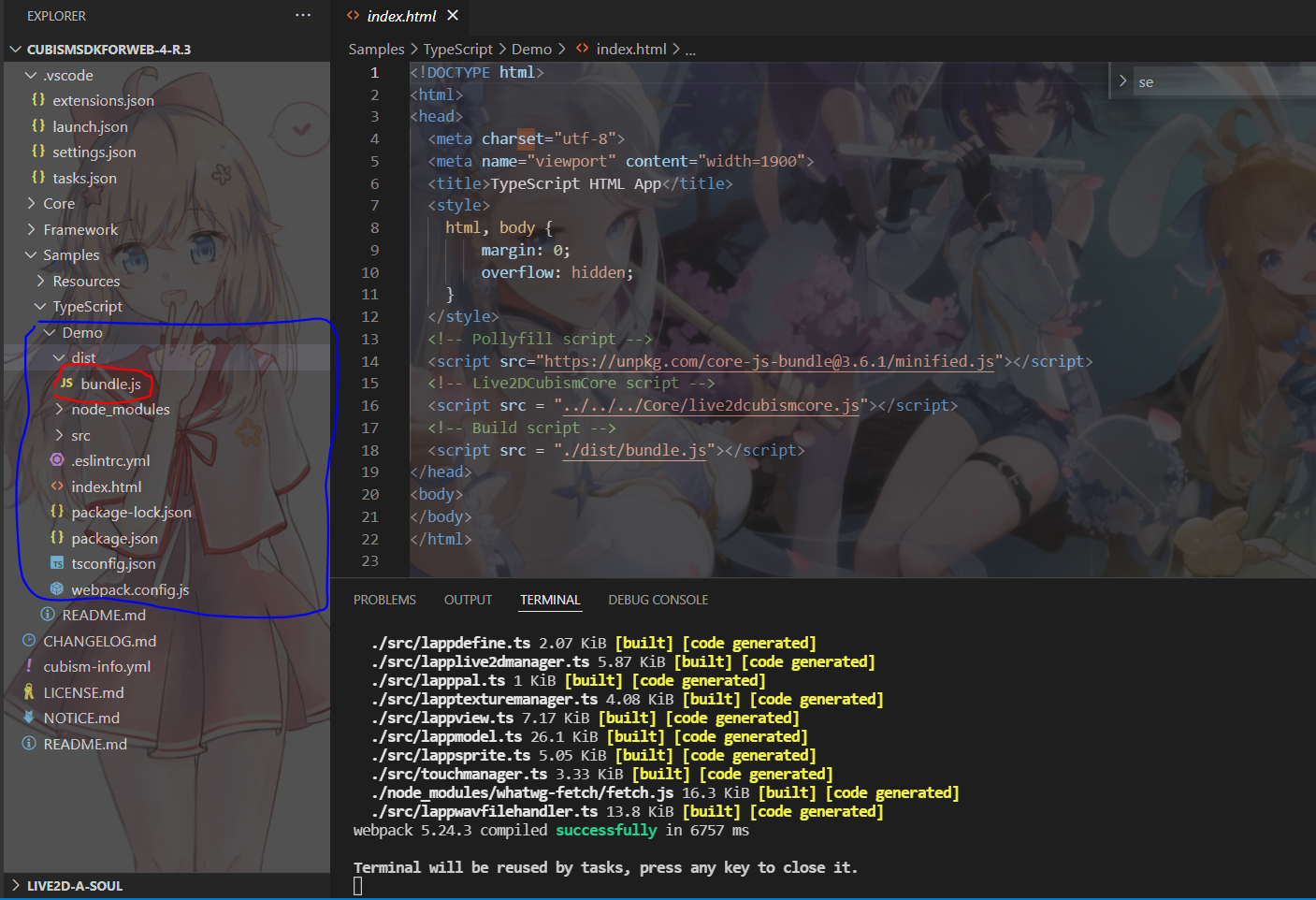

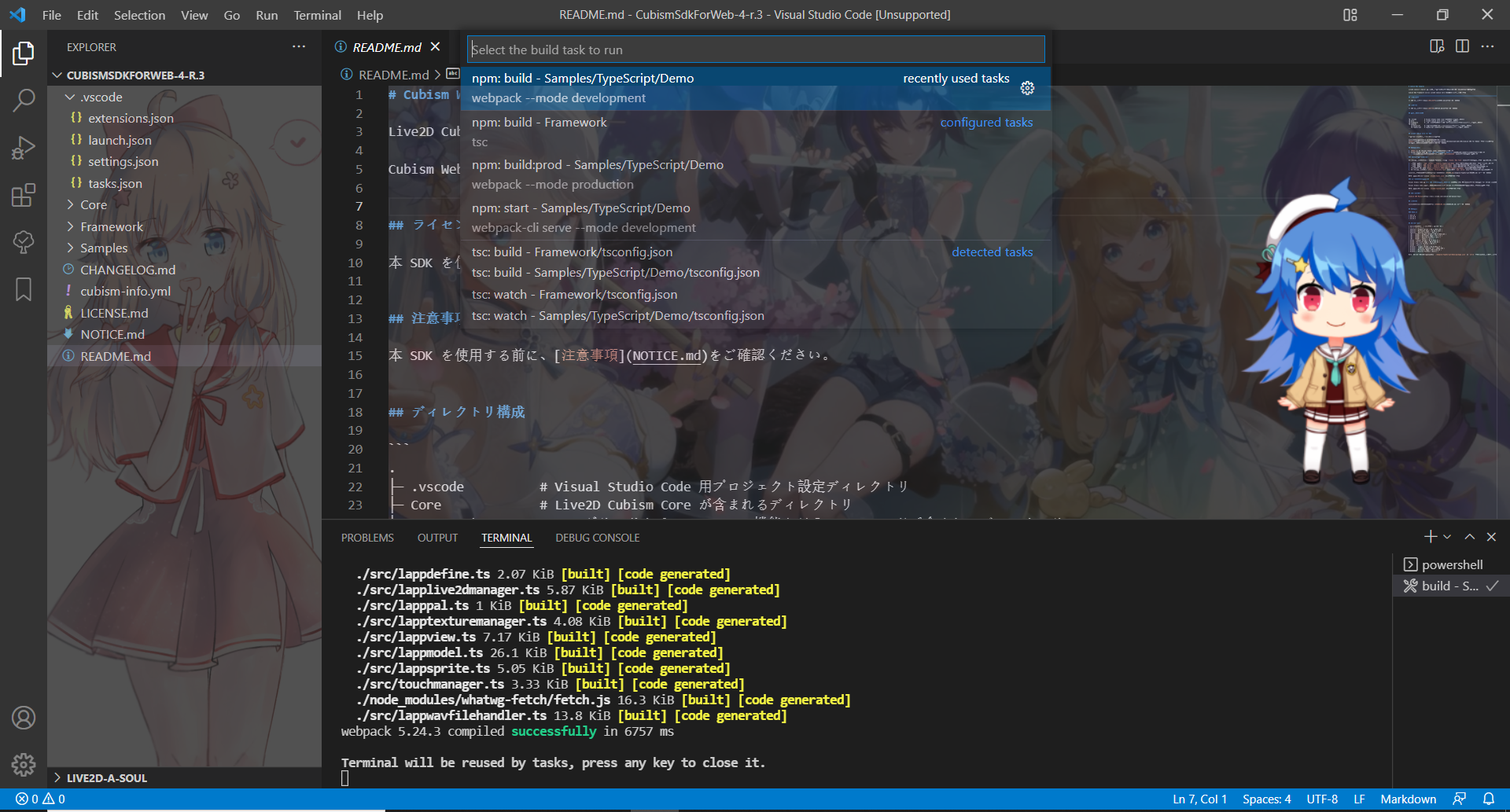

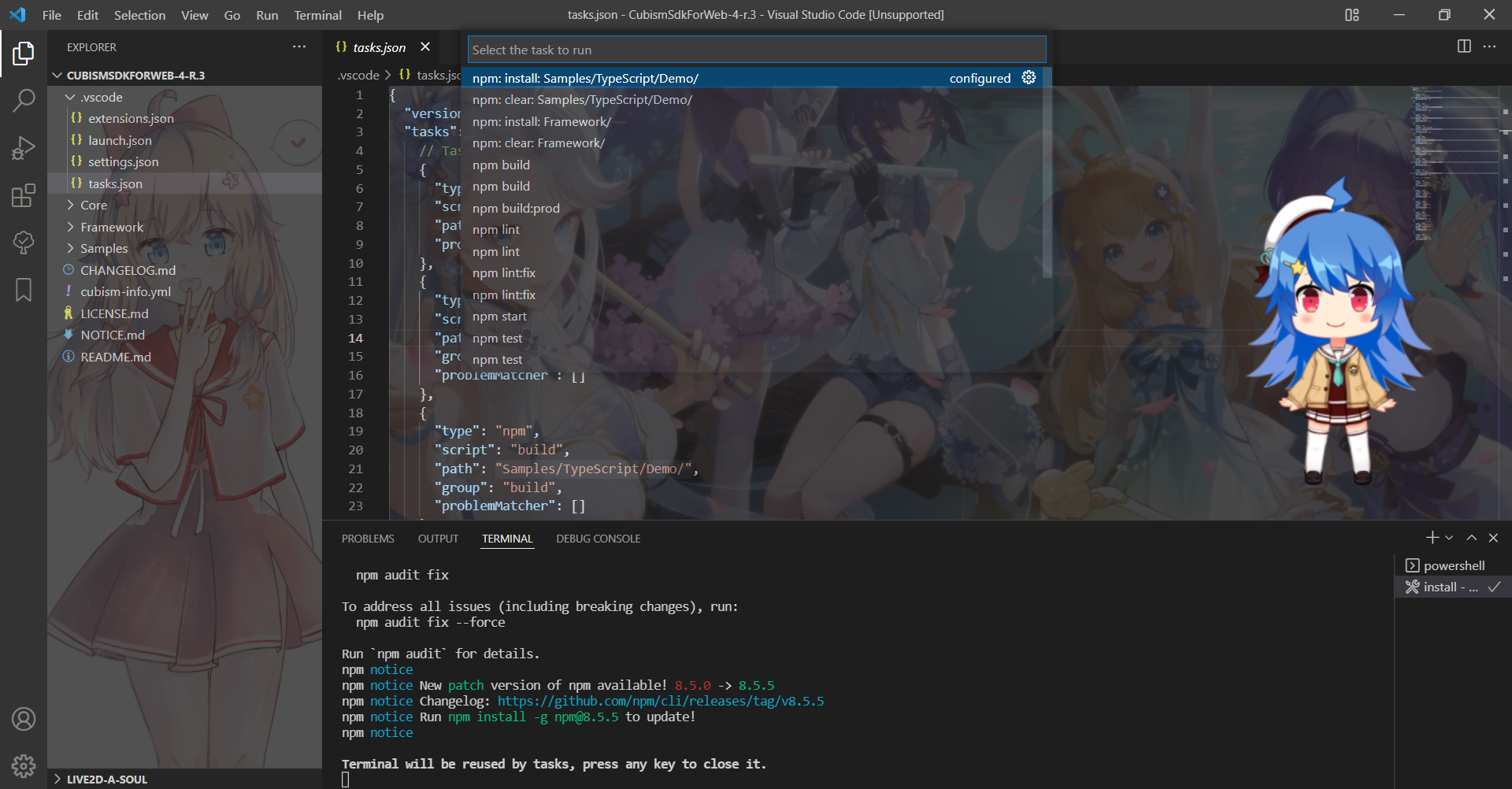

Web的项目是基于node.js环境，使用的开发语言是js的超集typescript(ts)，官方推荐使用的构建工具是Webpack，编辑器是visualcode，连对应的配置文件都准备好了

原生环境看了都眼馋，就我们什么都没有。我们先运行install的task，主要完成基础依赖的安装

接下来执行build的任务，我们使用的都是typescript，这里完成静态页面的生成

最后实际就是生成了一个类似于程序的js文件

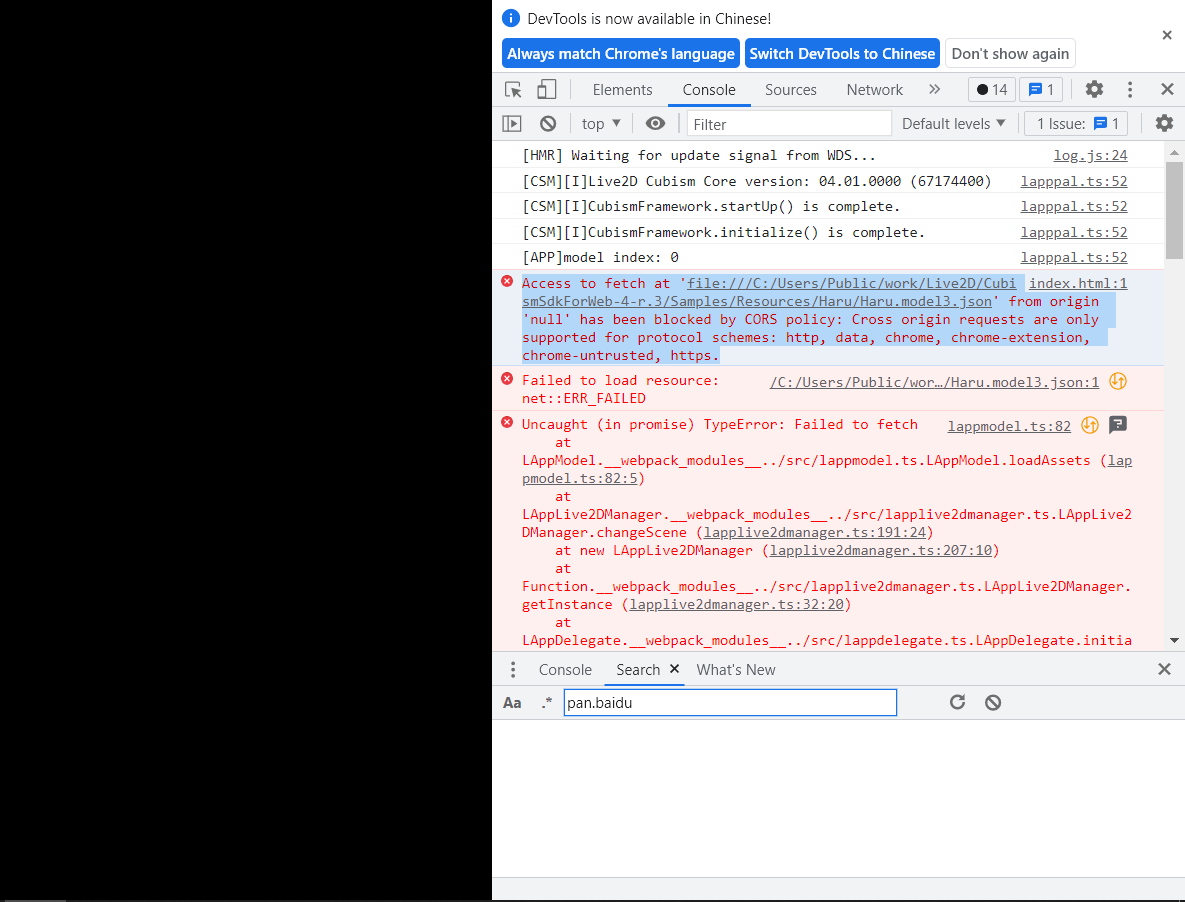

比较不幸的是，我并不能成功运行

这里是因为浏览器的跨域访问政策，导致无法取到模型资源，不过这也有办法解决，比如，我使用HBuilderX开发工具自带的，用于调试的浏览器

Live2D插件

最后再介绍一个网页开发常用Live2D插件，是国人基于WebSDK开发成的，live2d-widget，它的前身是hexo-helper-live2d和live2d-widget.js，最开始主要用于私人博客，旧项目不再维护，新项目可以应用于各种Web开发场景。
至于使用更是便捷到了极致，引入一个js文件，再对参数进行调节即可，案例很多，网上一大堆，就不多赘述了。
